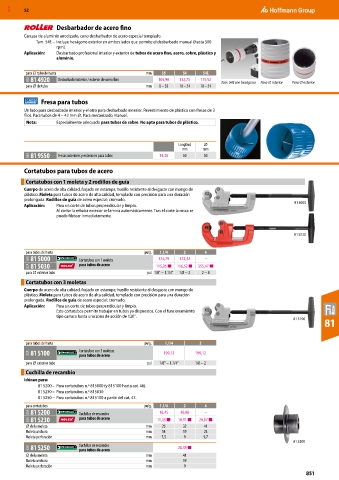

Page 1989 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Desbarbador de acero fino
Carcasa de aluminio anodizado, cono desbarbador de acero especial templado.
Tam. 54E – Incluye hexágono exterior en ambos lados que permite el desbarbado manual (hasta 300
rpm).
Aplicación: Desbarbado profesional interior y exterior de tubos de acero fino, acero, cobre, plástico y
aluminio.

para ⌀ tubo de hasta mm 35 54 54E
86A 81 4920 Desbarbador interior / exterior de acero fino 105,90 132,75 175,52 Tam. 54E con hexágono Para ⌀ interior Para ⌀ exterior
para ⌀ de tubo mm 8 – 35 10 – 54 10 – 54

Fresa para tubos
Un lado para desbarbado interior y el otro para desbarbado exterior. Revestimiento de plástico con fresas de 3
filos. Para tubos de 4 − 42 mm ⌀. Para mecanizado manual.
Nota: Especialmente adecuado para tubos de cobre. No apto para tubos de plástico.

Longitud ⌀

mm mm
86A 81 9550 Fresas interiores y exteriores para tubos 14,38 50 50

Cortatubos para tubos de acero
Cortatubos con 1 moleta y 2 rodillos de guía
Cuerpo de acero de alta calidad, forjado en estampa; husillo resistente al desgaste con mango de
plástico. Moleta para tubos de acero de alta calidad, templado con precisión para una duración
prolongada. Rodillos de guía de acero especial; cromado. 81 5000
Aplicación: Para un corte de tubos perpendicular y limpio.
Al cortar la rebaba exterior se lamina automáticamente. Tras el corte la rosca se
puede filetear inmediatamente.

81 5030

para tubos de hasta pulg. 1.1/4 2 4
83A 81 5000 Cortatubos con 1 moleta 174,79 173,32 –
82A 81 5030 para tubos de acero 115,05 ■ 116,52 ■ 355,47 ■
para ⌀ exterior tubo pul 1/8″ − 1.1/4″ 1/8 − 2 2 − 4
Cortatubos con 3 moletas
Cuerpo de acero de alta calidad, forjado en estampa; husillo resistente al desgaste con mango de
plástico. Moleta para tubos de acero de alta calidad, templado con precisión para una duración
prolongada. Rodillos de guía de acero especial; cromado.
Aplicación: Para un corte de tubos perpendicular y limpio.
Este cortatubos permite trabajar en tubos ya dispuestos. Con el funcionamiento
tipo carraca basta una zona de acción de 120°.
81 5100
81

para tubos de hasta pulg. 1.1/4 2
83A 81 5100 Cortatubos con 3 moletas 199,12 199,12
para tubos de acero
para ⌀ exterior tubo pul 1/8″ − 1.1/4″ 1/8 − 2
Cuchilla de recambio
Idóneo para:
81 5200 – Para cortatubos n.º 815000 (y 815100 hasta cat. 46).
81 5230 – Para cortatubos n.º 815030.
81 5250 – Para cortatubos n.º 815100 a partir del cat. 47.
para cortatubos pulg. 1.1/4 2 4
83A 81 5200 Cuchillas de recambio 16,45 16,08 –
82A 81 5230 para tubos de acero 11,43 ■ 10,91 ■ 20,87 ■
⌀ de la moleta mm 25 32 41
Moleta anchura mm 14 19 23
Moleta perforación mm 7,5 9 9,7
81 5200
83A 81 5250 Cuchillas de recambio 28,39 ■
para tubos de acero
⌀ de la moleta mm 41
Moleta anchura mm 19
Moleta perforación mm 9
851
