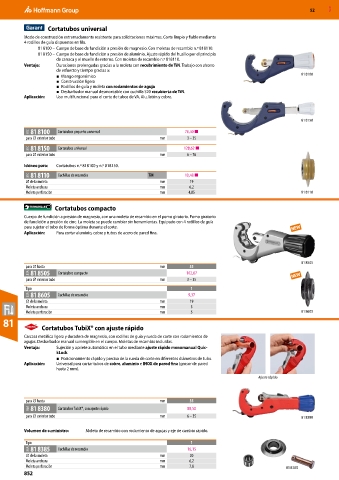

Page 1990 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Cortatubos universal
Modo de construcción extremadamente resistente para solicitaciones máximas. Corte limpio y fiable mediante
4 rodillos de guía dispuestos en fila.
81 8100 – Cuerpo de base de fundición a presión de magnesio. Con moletas de recambio n.º 818110.
81 8150 – Cuerpo de base de fundición a presión de aluminio. Ajuste rápido del husillo por el principio
de carraca y el muelle de retorno. Con moletas de recambio n.º 818110.
Ventaja: Duraciones prolongadas gracias a la moleta con recubrimiento de TiN. Trabajo con ahorro
de esfuerzo y tiempo gracias a:
■ Mango ergonómico 81 8100
■ Construcción ligera
■ Rodillos de guía y moleta con rodamientos de aguja
■ Desbarbador manual desmontable con cuchilla S20 recubierta de TiN.
Aplicación: Uso multifuncional para el corte de tubos de VA, Alu, latón y cobre.

81 8150
81C 81 8100 Cortatubos pequeño universal 76,40 ■
para ⌀ exterior tubo mm 3 – 35
81C 81 8150 Cortatubos universal 128,62 ■
para ⌀ exterior tubo mm 6 – 76

Idóneo para: Cortatubos n.º 818100 y n.º 818150.
81C 81 8110 Cuchillas de recambio TiN 10,48 ■
⌀ de la moleta mm 19
Moleta anchura mm 6,2
Moleta perforación mm 4,85 81 8110

Cortatubos compacto
Cuerpo de fundición a presión de magnesio, con una moleta de recambio en el pomo giratorio. Pomo giratorio
de fundición a presión de cinc. La moleta se puede cambiar sin herramientas. Equipado con 4 rodillos de guía
para sujetar el tubo de forma óptima durante el corte.
Aplicación: Para cortar aluminio, cobre y tubos de acero de pared fina.

81 8505
para ⌀ hasta mm 35
83A 81 8505 Cortatubos compacto 102,07
para ⌀ exterior tubo mm 3 – 35
Tipo 1
83A 81 8605 Cuchillas de recambio 9,37
⌀ de la moleta mm 19
Moleta anchura mm 5
Moleta perforación mm 5 81 8605
81
Cortatubos TubiX® con ajuste rápido
Carcasa metálica ligera y duradera de magnesio, con rodillos de guía y rueda de corte con rodamientos de
agujas. Desbarbador manual sumergible en el cuerpo. Moletas de recambio incluidas.
Ventaja: Sujeción y apriete automático en el tubo mediante ajuste rápido monomanual Quic-
kLock.
■ Posicionamiento rápido y preciso de la rueda de corte en diferentes diámetros de tubo.
Aplicación: Universal para cortar tubos de cobre, aluminio e INOX de pared fina (grosor de pared
hasta 2 mm).
Ajuste rápido

para ⌀ hasta mm 35
86A 81 8380 Cortatubos TubiX®, con ajuste rápido 88,50
para ⌀ exterior tubo mm 6 – 35 81 8380

Volumen de suministro: Moleta de recambio con rodamiento de agujas y eje de cambio rápido.
Tipo 1
86A 81 8385 Cuchillas de recambio 16,15
⌀ de la moleta mm 20
Moleta anchura mm 6,2
Moleta perforación mm 7,8 81 8385
852
