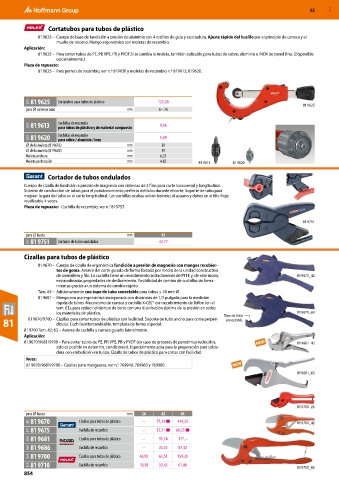

Page 1992 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Cortatubos para tubos de plástico
81 9625 – Cuerpo de base de fundición a presión de aluminio con 4 rodillos de guía y escotadura. Ajuste rápido del husillo por el principio de carraca y el
muelle de retorno. Mango ergonómico con moletas de recambio.
Aplicación:
81 9625 – Para cortar tubos de PE, PP, VPE, PB y PVDF.Si se cambia la moleta, también aplicable para tubos de cobre, aluminio e INOX de pared fina. (Disponible
opcionalmente.)
Pieza de repuesto:
81 9625 – Para pernos de recambio, ver n.º 819630 y moletas de recambio n.º 819613; 819620.

82A 81 9625 Cortatubos para tubos de plástico 125,08 81 9625
para ⌀ exterior tubo mm 6 – 76

82A 81 9613 Cuchillas de recambio 9,96
para tubos de plástico y de material compuesto
82A 81 9620 Cuchillas de recambio 5,09
para cobre / aluminio / inox
⌀ de la moleta (81 9613) mm 30
⌀ de la moleta (81 9620) mm 19
Moleta anchura mm 6,25
Moleta perforación mm 4,85 81 9613 81 9620

Cortador de tubos ondulados
Cuerpo de cizalla de fundición a presión de magnesio con sistemas de 2 filos para corte transversal y longitudinal.
Sistema de conducción de tubos para el posicionamiento perfecto del tubo durante el corte. Soporte de tubo para
mejorar la guía del tubo en el corte longitudinal. Las cuchillas ocultas evitan lesiones al usuario y daños en el filo. Hoja
reutilizable 4 veces.
Pieza de repuesto: Cuchilla de recambio, ver n.° 819757.

81 9751

para ⌀ hasta mm 45
81C 81 9751 Cortador de tubos ondulados 42,77

Cizallas para tubos de plástico
81 9670 – Cuerpo de cizalla de ergonómica fundición a presión de magnesio con mangos recubier-
tos de goma. Avance del corte guiado de forma forzada por medio de la unidad constructiva
de cremallera y filo. La cuchilla tiene un revestimiento antiadherente de PTFE y, de este modo, 81 9670_42
extraordinarias propiedades de deslizamiento. Posibilidad de cambio de cuchillas sin herra-
mientas gracias a un sistema de cambio rápido.
Tam. 63 – Adicionalmente con tope de tubo conectable para tubos ≤ 50 mm ⌀.
81 9681 – Mango con asa ergonómica incorporada con distancias de 1/2 pulgada para la medición
rápida de tubos. Mecanismo de carraca y cuchilla X-CEL® con recubrimiento de Teflon (en el
tam. 63), para reducir el tiempo de corte con una distribución óptima de la presión en todos
los materiales de plástico. Tope de tubo 81 9670_63
81 81 9670/9700 – Cizallas para cortar tubos de plástico con facilidad. Soporte de tubo ancho para corte perpen- conectable.
dicular. Cuchilla intercambiable, templada de forma especial.
81 9700 Tam. 42; 63 – Avance de cuchilla y carraca guiado lateralmente.
Aplicación:
81 9670/9681/9700 – Para cortar tubos de PE, PP, VPE, PB y PVDF (en caso de grosores de pared muy reducidos, 81 9681_42
solo es posible en determin. condiciones). Especialmente apta para la preparación para solda-
dura con embutición en tulipa. Cizalla de tubos de plástico para cortar con facilidad.
Nota:
81 9670/9681/9700 – Cizallas para mangueras, ver n.° 769940, 769960 y 769980.
81 9681_63

81 9700_26
para ⌀ hasta mm 26 42 63
81C 81 9670 Cizallas para tubos de plástico – 77,29 ■ 144,25 81 9700_42
81C 81 9675 Cuchilla de recambio – 32,31 ■ 60,33 ■
86A 81 9681 Cizallas para tubos de plástico – 91,74 177,–
86A 81 9686 Cuchilla de recambio – 35,55 87,32
82A 81 9700 Cizallas para tubos de plástico 46,90 61,51 159,30
82A 81 9710 Cuchilla de recambio 18,58 32,45 61,06 81 9700_63
854
