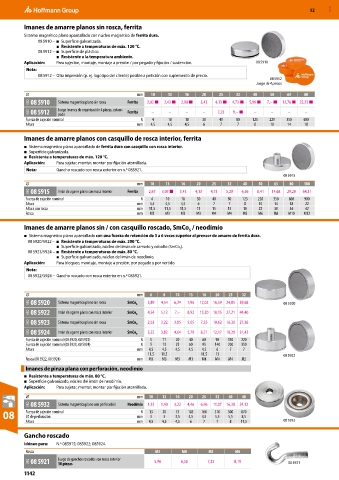

P. 2280
52 MXD
Imanes de amarre planos sin rosca, ferrita
Sistema magnético plano apantallado con núcleo magnético de ferrita dura.
08 5910 – ■ Superficie galvanizada.
■ Resistente a temperaturas de máx. 120 °C.
08 5912 – ■ Superficie de plástico.
■ Resistente a la temperatura ambiente.
Aplicación: Para sujeción, montaje, montaje a presión / por pegado y fijación / sustención. 08 5910
Nota:
08 5912 – Otra impresión (p. ej. logotipo del cliente) posible a petición con suplemento de precio.
08 5912
Juego de 4 piezas
⌀ mm 10 13 16 20 25 32 40 50 63 80
08Q 08 5910 Sistema magnético plano sin rosca Ferrita 2,02 ■ 2,43 ■ 2,90 ■ 3,43 4,13 ■ 4,73 ■ 5,99 ■ 7,– ■ 12,76 ■ 25,23 ■
08Q 08 5912 Juego imanes de organización 4 piezas, estam- Ferrita – – – – 7,23 9,– ■ – – – –
pado
Fuerza de sujeción nominal N 4 10 18 30 40 80 125 220 350 600
Altura mm 4,5 4,5 4,5 6 7 7 8 10 14 18
Imanes de amarre planos con casquillo de rosca interior, ferrita
■ Sistema magnético plano apantallado de ferrita dura con casquillo con rosca interior.
■ Superficie galvanizada.
■ Resistente a temperaturas de máx. 120 °C.
Aplicación: Para sujetar, montar, montar por fijación atornillada.
Nota: Gancho roscado con rosca exterior en n.º 085921.
08 5915
⌀ mm 10 13 16 20 25 32 40 50 63 80 100
08Q 08 5915 Imán de agarre plano con rosca interior Ferrita 2,67 3,07 ■ 3,43 4,13 4,73 5,29 6,56 8,41 14,68 29,20 64,31
Fuerza de sujeción nominal N 4 10 18 30 40 80 125 220 350 600 900
Altura mm 4,5 4,5 4,5 6 7 7 8 10 14 18 22
Altura con rosca mm 11,5 11,5 11,5 13 15 15 18 22 30 34 42
Rosca mm M3 M3 M3 M3 M4 M4 M5 M6 M8 M10 M12
Imanes de amarre planos sin / con casquillo roscado, SmCo / neodimio
5
■ Sistema magnético plano apantallado con una fuerza de retención de 3 a 6 veces superior al prensor de amarre de ferrita dura.
08 5920/5922 – ■ Resistente a temperaturas de máx. 200 °C.
■ Superficie galvanizado, núcleo del imán de samario y cobalto (SmCo ).
5
08 5923/5924 – ■ Resistente a temperaturas de máx. 80 °C.
■ Superficie galvanizado, núcleo del imán de neodimio.
Aplicación: Para bloqueo, montaje, montaje a presión, por pegado y por vertido.
Nota:
08 5922/5924 – Gancho roscado con rosca exterior en n.º 085921.
⌀ mm 6 8 10 13 16 20 25 32
08Q 08 5920 Sistema magnético plano sin rosca SmCo 5 3,89 4,54 6,24 7,96 12,02 16,59 24,85 39,68 08 5920
08Q 08 5922 Imán de agarre plano con rosca interior SmCo 5 4,54 5,12 7,– 8,92 13,20 18,15 27,21 44,40
08Q 08 5923 Sistema magnético plano sin rosca SmCo 5 2,63 3,22 3,85 5,05 7,35 10,62 16,30 27,36
08Q 08 5924 Imán de agarre plano con rosca interior SmCo 5 3,22 3,82 4,64 5,79 8,71 12,17 18,29 31,42
Fuerza de sujeción nominal (08 5920, 08 5922) N 5 11 20 40 60 90 150 220
Fuerza de sujeción nominal (08 5923, 08 5924) N 5 13 25 60 95 140 200 350
Altura mm 4,5 4,5 4,5 4,5 4,5 6 7 7
11,5 11,5 11,5 13 08 5922
Rosca (08 5922, 08 5924) mm M3 M3 M3 M3 M4 M4 M4 M5
Imanes de pinza plana con perforación, neodimio
■ Resistente a temperaturas de máx. 80 °C.
■ Superficie galvanizado, núcleo del imán de neodimio.
Aplicación: Para sujetar, montar, montar por fijación atornillada.
⌀ mm 10 13 16 20 25 32 40 48
08Q 08 5932 Sistema magnético plano con perforación Neodimio 1,35 1,40 3,22 4,46 6,96 11,07 16,38 24,12
08 Fuerza de sujeción nominal mm N 13 3 30 3,5 105 160 310 500 870
75
5,5
4,5
5,5
⌀ de perforación
8,5
3
4,5
Altura mm 4,5 4,5 4,5 6 7 7 8 11,5 08 5932
Gancho roscado
Idóneo para: N.º 085915; 085922; 085924.
Rosca M3 M4 M5 M6
08Q 08 5921 Juego de ganchos roscados con rosca exterior 5,96 6,56 7,35 8,19 08 5921
10 piezas
