MXD 52

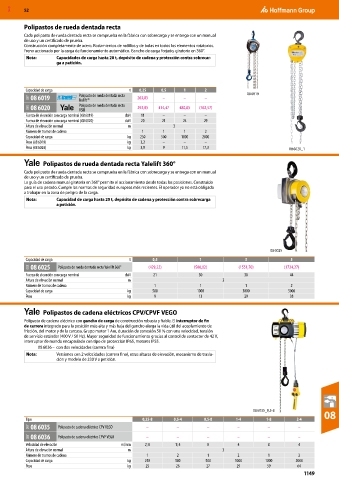

Polipastos de rueda dentada recta
Cada polipasto de rueda dentada recta se comprueba en la fábrica con sobrecarga y se entrega con un manual
de uso y un certificado de prueba.
Construcción completamente de acero. Rodamientos de rodillos y de bolas en todos los elementos rotatorios.
Freno accionado por la carga de funcionamiento automático. Gancho de carga forjado, giratorio en 360°.
Nota: Capacidades de carga hasta 20 t, depósito de cadena y protección contra sobrecar-
ga a petición.

Capacidad de carga t 0,25 0,5 1 2 08 6019
08Y 08 6019 Polipasto de rueda dentada recta 263,85 – – –
Tralift™
08X 08 6020 Polipasto de rueda dentada recta 292,05 414,47 480,85 (762,57)
VSIII
Fuerza de elevación con carga nominal (08 6019) daN 11 – – –
Fuerza de elevación con carga nominal (08 6020) daN 20 21 24 29
Altura de elevación normal m 3
Número de tramos de cadena 1 1 1 2
Capacidad de carga kg 250 500 1000 2000
Peso (08 6019) kg 3,2 – – –
Peso (08 6020) kg 3,9 9 11,5 17,3 08 6020_1

Polipastos de rueda dentada recta Yalelift 360°
Cada polipasto de rueda dentada recta se comprueba en la fábrica con sobrecarga y se entrega con un manual
de uso y un certificado de prueba.
La guía de cadena manual giratoria en 360° permite el accionamiento desde todas las posiciones. Construido
para el uso pesado. Cumple las normas de seguridad europeas más recientes. El operador ya no está obligado
a trabajar en la zona de peligro de la carga.
Nota: Capacidad de carga hasta 20 t, depósito de cadena y protección contra sobrecarga
a petición.

08 6025
Capacidad de carga t 0,5 1 3 5
08X 08 6025 Polipasto de rueda dentada recta Yalelift 360° (429,22) (500,02) (1551,70) (1724,27)
Fuerza de elevación con carga nominal daN 21 30 38 44
Altura de elevación normal m 3
Número de tramos de cadena 1 1 1 2
Capacidad de carga kg 500 1000 3000 5000
Peso kg 9 13 29 38

Polipastos de cadena eléctricos CPV/CPVF VEGO
Polipasto de cadena eléctrico con gancho de carga de construcción robusta y fiable. El interruptor de fin
de carrera integrado para la posición más alta y más baja del gancho alarga la vida útil del acoplamiento de
fricción, del motor y de la carcasa. Grupo motor 1 Am, duración de conexión 50 % con una velocidad, tensión
de servicio estándar (400 V / 50 Hz). Mayor seguridad de funcionamiento gracias al control de contactor de 42 V,
interruptor de mando encapsulado con tipo de protección IP65, motores IP55.
08 6036 – con dos velocidades (carrera fina)
Nota: Versiones con 2 velocidades (carrera fina), otras alturas de elevación, mecanismo de trasla-
ción y modelo de 230 V a petición.

08 6035_0,5-8 08
Tipo 0,25-8 0,5-4 0,5-8 1-4 1-8 2-4
08Y 08 6035 Polipasto de cadena eléctrico CPV VEGO – – – – – –
08Y 08 6036 Polipasto de cadena eléctrico CPVF VEGO – – – – – –
Velocidad de elevación m/min 2; 8 1; 4 8 4 8 4
Altura de elevación normal m 3
Número de tramos de cadena 1 2 1 2 1 2
Capacidad de carga kg 250 500 500 1000 1000 2000
Peso kg 25 26 27 29 59 64
1149
