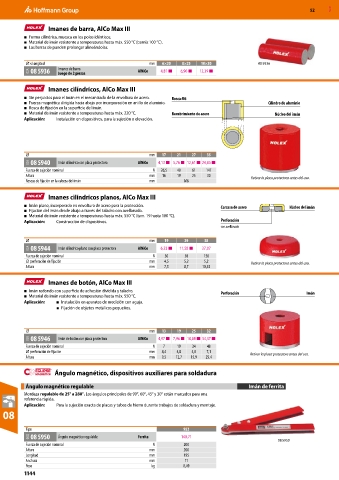

52 MXD

Imanes de barra, AlCo Max III
■ Forma cilíndrica, muesca en los polos idénticos.
■ Material de imán resistente a temperaturas hasta máx. 550 °C (barniz 100 °C).
■ Las barras de pueden prolongar alineándolas.

⌀×Longitud mm 6×20 8×25 10×30 08 5936

02A 08 5936 Imanes de barra AlNiCo 4,81 ■ 6,96 ■ 12,39 ■
Juego de 2 piezas

Imanes cilíndricos, AlCo Max III
■ Sin perjuicios para el imán en el mecanizado de la envoltura de acero. Rosca M6
■ Fuerza magnética dirigida hacia abajo por incorporación en anillo de aluminio. Cilindro de aluminio
■ Rosca de fijación en la superficie del imán.
■ Material de imán resistente a temperaturas hasta máx. 220 °C. Recubrimiento de acero Núcleo del imán
Aplicación: Instalación en dispositivos, para la sujeción o elevación.

⌀ mm 17 21 27 35
02A 08 5940 Imán cilíndrico con placa protectora AlNiCo 4,13 ■ 5,76 ■ 12,61 ■ 24,85 ■
Fuerza de sujeción nominal N 26,5 40 61 147
Altura mm 16 19 25 30 Retirar la placa protectora antes del uso.
Roscas de fijación en la cabeza del imán mm M6

Imanes cilíndricos planos, AlCo Max III

■ Imán plano, incorporado en envoltura de acero para la protección. Carcasa de acero Núcleo del imán
■ Fijación del imán desde abajo a través del taladro con avellanado.
■ Material de imán resistente a temperaturas hasta máx. 550 °C (tam. 19 hasta 100 °C).
Aplicación: Construcción de dispositivos. Perforación
con avellanado

⌀ mm 19 29 38
02A 08 5944 Imán cilíndrico plano con placa protectora AlNiCo 6,23 ■ 11,58 ■ 27,07
Fuerza de sujeción nominal N 30 50 130
⌀ perforación de fijación mm 4,5 5,2 5,2 Retirar la placa protectora antes del uso.
Altura mm 7,5 8,7 10,35

Imanes de botón, AlCo Max III

■ Imán redondo con superficie de adhesión dividida y taladro. Perforación Imán
■ Material de imán resistente a temperaturas hasta máx. 550 °C.
Aplicación: ■ Instalación en aparatos de medición con aguja.
■ Fijación de objetos metálicos pequeños.

⌀ mm 13 19 25 32
02A 08 5946 Imán de botón con placa protectora AlNiCo 4,97 ■ 7,96 ■ 18,88 ■ 34,37 ■
Fuerza de sujeción nominal N 7 19 34 48
⌀ perforación de fijación mm 4,4 4,8 4,8 7,1 Retirar la placa protectora antes del uso.
Altura mm 9,5 12,7 15,9 25,4

Ángulo magnético, dispositivos auxiliares para soldadura

Ángulo magnético regulable Imán de ferrita
Mordaza regulable de 25° a 280°. Los ángulos principales de 90°, 60°, 45° y 30° están marcados para una
referencia rápida.
Aplicación: Para la sujeción exacta de placas y tubos de hierro durante trabajos de soldadura y montaje.
08

Tipo 952
08Q 08 5950 Ángulo magnético regulable Ferrita 140,71 08 5950
Fuerza de sujeción nominal N 200
Altura mm 200
Longitud mm 195
Anchura mm 11
Peso kg 0,49
1144
