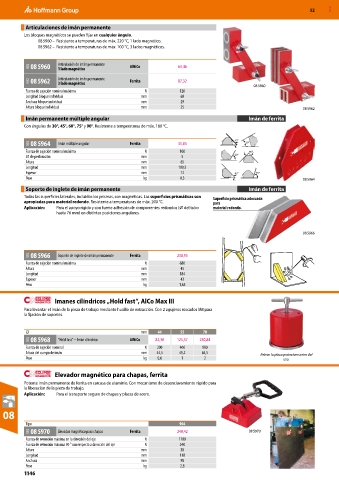

52 MXD

Articulaciones de imán permanente
Los bloques magnéticos se pueden fijar en cualquier ángulo.
08 5960 – Resistente a temperaturas de máx. 220 °C, 1 lado magnético.
08 5962 – Resistente a temperaturas de máx. 100 °C, 3 lados magnéticos.

08Q 08 5960 Articulación de imán permanente AlNiCo 64,46
1 lado magnético
08Q 08 5962 Articulación de imán permanente Ferrita 87,32
3 lado magnético
08 5960
Fuerza de sujeción nominal máxima N 120
Longitud bloque individual mm 60
Anchura bloque individual mm 29
Altura bloque individual mm 25 08 5962
Imán permanente múltiple angular Imán de ferrita
Con ángulos de 30°, 45°, 60°, 75° y 90°. Resistente a temperaturas de máx. 180 °C.

08Q 08 5964 Imán múltiple angular Ferrita 35,85 45° 30°
Fuerza de sujeción nominal máxima N 100 90°
⌀ de perforación mm 5 60°
Altura mm 65
Longitud mm 100,5
Espesor mm 12 45° 75°
Peso kg 0,3 08 5964

Soporte de inglete de imán permanente Imán de ferrita
Todas las superficies laterales, incluidos los prismas, son magnéticas. Las superficies prismáticas son Superficie prismática adecuada
apropiadas para material redondo. Resistente a temperaturas de máx. 200 °C. para
Aplicación: Para el apoyo rígido y con fuerte adhesión de componentes redondos (⌀ del tubo material redondo.
hasta 76 mm) en distintas posiciones angulares.

08 5966

08Q 08 5966 Soporte de inglete de imán permanente Ferrita 238,95
Fuerza de sujeción nominal máxima N 680
Altura mm 45
Longitud mm 184
Espesor mm 43
Peso kg 1,65

Imanes cilíndricos „Hold fast“, AlCo Max III
Para levantar el imán de la pieza de trabajo mediante husillo de extracción. Con 2 agujeros roscados M8 para
la fijación de soportes.

⌀ mm 44 55 70
08Q 08 5968 ”Hold fast” − Imán cilíndrico AlNiCo 82,30 125,37 230,84
Fuerza de sujeción nominal N 200 400 880
Altura del cuerpo de imán mm 44,5 49,2 64,5 Retirar la placa protectora antes del
Peso kg 0,6 1 2 uso.

Elevador magnético para chapas, ferrita
Potente imán permanente de ferrita en carcasa de aluminio. Con mecanismo de desenclavamiento rápido para
la liberación de la pieza de trabajo.
Aplicación: Para el transporte seguro de chapas y placas de acero.

08
Tipo 964
08Q 08 5970 Elevador magnético para chapas Ferrita 240,42 08 5970
Fuerza de retención máxima en la dirección del eje N 1700
Fuerza de retención máxima 90 ° con respecto a dirección del eje N 340
Altura mm 38
Longitud mm 118
Anchura mm 98
Peso kg 2,8
1146
