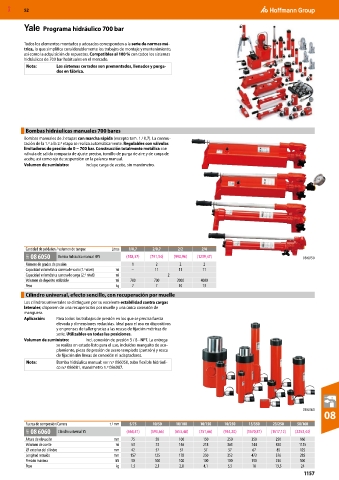

MXD 52

Programa hidráulico 700 bar

Todos los elementos montados y adosados corresponden a la serie de normas mé-
trica, lo que simplifica considerablemente los trabajos de montaje y mantenimiento,
así como la adquisición de repuestos. Compatibles al 100 % con todos los sistemas
hidráulicos de 700 bar habituales en el mercado.
Nota: Los sistemas cerrados son premontados, llenados y purga-
dos en fábrica.

Bombas hidráulicas manuales 700 bares
Bombas manuales de 2 etapas con marcha rápida (excepto tam. 1 / 0,7). La conmu-
tación de la 1.ª a la 2.ª etapa se realiza automáticamente. Regulables con válvulas
limitadoras de presión de 0 − 700 bar. Construcción totalmente metálica con
válvula de salida compacta de ajuste preciso, tornillo de purga de aire y de carga de
aceite, así como ojo de suspensión en la palanca manual.
Volumen de suministro: Incluye carga de aceite, sin manómetro.

Cantidad de peldaños / volumen de tanque Litros 1/0,7 2/0,7 2/2 2/4
08Y 08 6050 Bomba hidráulica manual HPS (558,37) (791,54) (990,96) (1239,47) 08 6050
Número de grados de presión 1 2 2 2
Capacidad volumétrica carrera de vacío (1.º nivel) ml – 11 11 11
Capacidad volumétrica carrera de carga (2.º nivel) ml 2
Volumen de depósito utilizable ml 700 700 2000 4000
Peso kg 7 7 10 13
Cilindro universal, efecto sencillo, con recuperación por muelle
Los cilindros universales se distinguen por su excelente estabilidad contra cargas
laterales; disponen de una recuperación por muelle y una única conexión de
manguera.
Aplicación: Para todos los trabajos de presión en los que se precisa fuerza
elevada y dimensiones reducidas. Ideal para el uso en dispositivos
y en prensas de taller gracias a las roscas de fijación métricas de
serie. Utilizables en todas las posiciones.
Volumen de suministro: Incl. conexión de presión 3 / 8 - NPT. La entrega
se realiza en estado listo para el uso, incluidos manguito de aco-
plamiento, pieza de presión de acero templado (punzón) y rosca
de fijación sin líneas de conexión ni adaptadores.
Nota: Bomba hidráulica manual: ver n.º 086050, tubo flexible hidráuli-
co n.º 086081, manómetro n.º 086087.

08 6060
08
Fuerza de compresión/Carrera t / mm 5/75 10/50 10/100 10/150 10/250 15/350 23/250 50/160
08Y 08 6060 Cilindro universal YS (564,51) (593,66) (653,48) (751,66) (934,20) (1570,81) (1517,12) (2253,44)
Altura de elevación mm 75 50 100 150 250 350 250 160
Volumen de aceite ml 53 73 146 218 363 744 830 1135
⌀ exterior del cilindro mm 42 57 57 57 57 67 85 125
Longitud retraído mm 157 125 178 250 352 472 376 285
Presión máxima kN 50 100 100 100 100 150 230 500
Peso kg 1,5 2,1 2,8 4,1 5,5 10 13,5 24
1157
