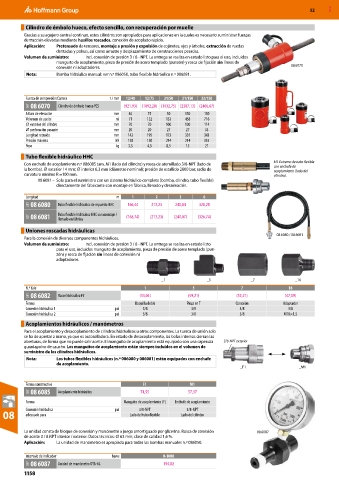

52 MXD

Cilindro de émbolo hueco, efecto sencillo, con recuperación por muelle
Gracias a su agujero central continuo, estos cilindros son apropiados para aplicaciones en la cuales es necesario suministrar fuerzas
de tracción elevadas mediante husillos roscados, conexión de acoplado rápido.
Aplicación: Pretensado de tensores, montaje a presión y expulsión de cojinetes, ejes y árboles, extracción de ruedas
dentadas y poleas, así como arrastre y desplazamiento de construcciones pesadas.
Volumen de suministro: Incl. conexión de presión 3 / 8 - NPT. La entrega se realiza en estado listo para el uso, incluidos
manguito de acoplamiento, pieza de presión de acero templado (punzón) y rosca de fijación sin líneas de
conexión ni adaptadores. 08 6070
Nota: Bomba hidráulica manual: ver n.º 086050, tubo flexible hidráulico n.º 086081.

Fuerza de compresión/Carrera t / mm 12/40 12/75 21/50 21/150 33/150
08Y 08 6070 Cilindro de émbolo hueco YCS (921,93) (1092,20) (1432,75) (2307,13) (2466,67)
Altura de elevación mm 40 75 50 150 150
Volumen de aceite ml 71 132 153 458 716
⌀ exterior del cilindro mm 70 70 100 100 114
⌀ perforación pasante mm 20 20 27 27 33
Longitud retraído mm 142 195 173 335 343
Presión máxima kN 120 120 214 214 335
Peso kg 3,5 4,5 8,5 15 21

Tubo flexible hidráulico HHC
Con enchufe de acoplamiento n.º 086085 tam. M1 (lado del cilindro) y rosca de atornillado 3/8-NPT (lado de M1 Extremo de tubo flexible
con enchufe de
la bomba). ⌀ exterior 14 mm; ⌀ interior 6,3 mm (diámetro nominal); presión de estallido 2800 bar; radio de acoplamiento (lado del
curvatura mínimo R =100 mm. cilindro).
08 6081 – Solo para el suministro con un sistema hidráulico completo (bomba, cilindro, tubo flexible)
directamente del fabricante con montaje en fábrica, llenado y desaireación.

Longitud m 1 2 3 6
08Y 08 6080 Tubo flexible hidráulico de repuesto HHC 166,44 213,23 240,84 328,28

08Y 08 6081 Tubo flexible hidráulico HHC con montaje / (168,74) (213,23) (240,07) (326,74)
llenado en fábrica
Uniones roscadas hidráulicas
08 6080 / 08 6081
Para la conexión de diversos componentes hidráulicos.
Volumen de suministro: Incl. conexión de presión 3 / 8 - NPT. La entrega se realiza en estado listo
para el uso, incluidos manguito de acoplamiento, pieza de presión de acero templado (pun-
zón) y rosca de fijación sin líneas de conexión ni
adaptadores.

_1 _5 _7 _16
N.º Yale 1 5 7 16
08Y 08 6082 Racor hidráulico FY (14,04) (59,21) (32,21) (47,09)
Forma Boquilla doble Pieza en T Conexión Adaptador
Conexión hidráulica 1 pul 3/8 3/8 3/8 3/8
Conexión hidráulica 2 pul 3/8 3/8 3/8 M18×1,5
Acoplamientos hidráulicos / manómetros
Para el acoplamiento y desacoplamiento de cilindros hidráulicos u otros componentes. La tuerca de unión solo
se ha de apretar a mano, ya que es autoselladora. En estado de desacoplamiento, las bolas internas cierran las
aberturas, de forma que no puede salir aceite. El manguito de acoplamiento está equipado con una caperuza 3/8-NPT exterior
guardapolvo de caucho. Los manguitos de acoplamiento están siempre incluidos en el volumen de
suministro de los cilindros hidráulicos.
Nota: Los tubos flexibles hidráulicos (n.º 086080 y 086081) están equipados con enchufe
de acoplamiento.
_F1 _M1

Forma constructiva F1 M1
08Y 08 6085 Acoplamiento hidráulico 74,55 57,37

Forma Manguito de acoplamiento (F) Enchufe de acoplamiento
3/8-NPT
3/8-NPT
08 Conexión hidráulica pul Lado del tubo flexible Lado del cilindro
adecuado para
La unidad consta de bloque de conexión y manómetro a juego amortiguado por glicerina. Rosca de conexión 08 6087
de aceite 3 / 8 NPT interior / exterior. Datos técnicos: ⌀ 63 mm; clase de calidad 1,6 %.
Aplicación: La unidad de manómetro es apropiada para todas las bombas manuales n.º 086050.

Intervalo de indicador bares 0-1000
08Y 08 6087 Unidad de manómetro GYA-63 194,82
