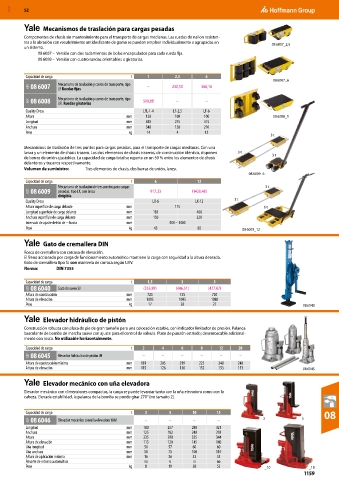

MXD 52

Mecanismos de traslación para cargas pesadas
Componentes de chasis sin mantenimiento para el transporte de cargas medianas. Las ruedas de nailon resisten-
tes a la abrasión con recubrimiento antideslizante de goma se pueden emplear individualmente o agrupadas en 08 6007_2,5
un sistema.
08 6007 – Versión con dos rodamientos de bolas encapsulados para cada rueda fija.
08 6008 – Versión con cuatro ruedas orientables o giratorias.

Capacidad de carga t 1 2,5 6
08 6007_6
08Y 08 6007 Mecanismo de traslación y carros de transporte, tipo – 230,10 368,16
LF Ruedas fijas

08Y 08 6008 Mecanismo de traslación y carros de transporte, tipo 500,08 – –
LFL Ruedas giratorias
Quality Dress LFL-1-4 LF-2,5 LF-6
Altura mm 120 100 100 08 6008_1
Longitud mm 430 275 415
Anchura mm 340 120 210
Peso kg 14 4 12
3 t

Mecanismos de traslación de tres puntos para cargas pesadas, para el transporte de cargas medianas. Con una
lanza y un elemento de chasis trasero. Los dos elementos de chasis traseros, de construcción idéntica, disponen 3 t 3 t
de barras de unión ajustables. La capacidad de carga total se reparte en un 50 % entre los elementos de chasis
delanteros y traseros respectivamente.
Volumen de suministro: Tres elementos de chasis, dos barras de unión, lanza.
08 6009_6
Capacidad de carga t 6 12
Mecanismo de traslación de tres puntos para cargas 3 t
08Y 08 6009 pesadas, tipo LX, con lanza 917,33 (1420,48)
dirigible
Quality Dress LX-6 LX-12 3 t
Altura superficie de carga delante mm 115 6 t
Longitud superficie de carga delante mm 185 400
Anchura superficie de carga delante mm 150 220
Intervalo de ajuste detrás de − hasta mm 500 – 1400
Peso kg 45 80 08 6009_12

Gato de cremallera DIN
Rosca de cremallera con carcasa de elevación.
El freno accionado por carga de funcionamiento automático mantiene la carga con seguridad a la altura deseada.
Gato de cremallera tipo SJ con manivela de carraca según UVV.
Norma: DIN 7355

Capacidad de carga t 1,5 3 5
08Y 08 6040 Gato de acero SJ (355,89) (406,51) (477,07)
Altura de construcción mm 725 735 730
Altura de elevación mm 1085 1095 1080
Peso kg 17 20 27 08 6040

Elevador hidráulico de pistón
Construcción robusta con placa de pie de gran tamaño para una colocación estable, con indicador limitador de presión. Palanca
basculante de bomba de marcha suave con ajuste para el control de válvula. Plato de punzón estriado; desenroscable adicional-
mente con rosca. No utilizable horizontalmente.
Capacidad de carga t 2 4 6 8 12 20
08Y 08 6045 Elevador hidráulico de pistón JH – – – – – –
Altura de construcción mínima mm 181 205 219 225 240 240
Altura de elevación mm 115 126 130 152 153 153 08 6045

Elevador mecánico con uña elevadora
Elevador mecánico con dimensiones compactas, la carga se puede levantar tanto con la uña elevadora como con la
cabeza. Elevada estabilidad, la palanca de la bomba se puede girar 270° (no tamaño 2).

Capacidad de carga t 2 5 10 15 08
08Y 08 6046 Elevador mecánico con uña elevadora YAM – – – – _2 _5
Longitud mm 180 257 280 321
Anchura mm 125 182 240 258
Altura mm 235 290 325 344
Altura de elevación mm 113 120 145 140
Uña longitud mm 50 57 60 60
Uña anchura mm 50 75 100 110
Altura de aplicación mínima mm 16 26 33 33
Resorte de retorno automático no sí sí no
Peso kg 8 19 38 53 _10 _15
1159
