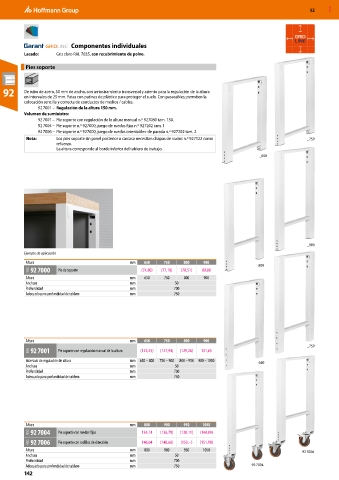

52 MXD

Componentes individuales
Lacado: Gris claro RAL 7035, con recubrimiento de polvo.

Pies soporte

92 De tubo de acero, 50 mm de ancho, con arriostramiento transversal y asiento para la regulación de la altura
en intervalos de 25 mm. Patas con patines de plástico para proteger el suelo. Con pasacables; permiten la
colocación sencilla y correcta de conductos de medios / cables.
92 7001 – Regulación de la altura 150 mm.
Volumen de suministro:
92 7001 – Pie soporte con regulación de la altura manual n.º 927080 tam. 150.
92 7004 – Pie soporte n.º 927000, juego de ruedas fijas n.º 927202 tam. 1
92 7006 – Pie soporte n.º 927000, juego de ruedas orientables-de parada n.º 927202 tam. 2
Nota: Los pies soporte sin panel posterior o carcasa necesitan chapas de nudos n.º 927122 como _750
refuerzo.
La altura corresponde al borde inferior del tablero de trabajo.
_650

_900
Ejemplo de aplicación
Altura mm 650 750 800 900 _800
9GG 92 7000 Pie de soporte (74,80) (77,18) (78,51) 80,88
Altura mm 650 750 800 900
Anchura mm 50
Profundidad mm 700
Adecuado para profundidad de tablero mm 750

Altura mm 650 750 800 900
_750
9GG 92 7001 Pie soporte con regulación manual de la altura (125,55) (127,94) (129,26) 131,63
Intervalo de regulación de altura mm 650 – 800 750 – 900 800 – 950 900 – 1050 _650
Anchura mm 50
Profundidad mm 700
Adecuado para profundidad de tablero mm 750

Tiradores deslizantes para bancos de trabajo

Altura mm 800 900 950 1050
9GG 92 7004 Pie soporte con ruedas fijas 134,14 (136,79) (138,11) (140,09)
9GG 92 7006 Pie soporte con rodillos de dirección 146,04 (148,68) (150,–) (151,98)
Altura mm 800 900 950 1050 92 7006
Anchura mm 50
Profundidad mm 700
Adecuado para profundidad de tablero mm 750 92 7004
142
