52 MXD

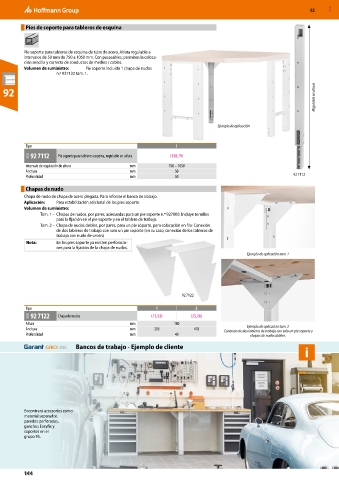

Pies de soporte para tableros de esquina

Pie soporte para tableros de esquina de tubo de acero. Altura regulable a
intervalos de 50 mm de 750 a 1050 mm. Con pasacables; permiten la coloca-
ción sencilla y correcta de conductos de medios / cables.
Volumen de suministro: Pie soporte incluida 1 chapa de nudos
n.º 927122 tam. 1.
Regulable en altura
92

Ejemplo de aplicación

Tipo 1
9GG 92 7112 Pie soporte para tableros esquina, regulable en altura (128,19)
Intervalo de regulación de altura mm 750 – 1050
Anchura mm 50
Profundidad mm 50 92 7112

Chapas de nudo
Chapa de nudo de chapa de acero plegada. Para reforzar el banco de trabajo.
Aplicación: Para estabilización adicional de los pies soporte.
Volumen de suministro:
Tam. 1 – Chapas de nudos, por pares, adecuadas para un pie soporte n.º 927000. Incluye tornillos
para la fijación en el pie soporte y en el tablero de trabajo.
Tam. 2 – Chapa de nudos dobles, por pares, para un pie soporte, para colocación en fila: Conexión
de dos tableros de trabajo con solo un pie soporte (en su caso, conexión de los tableros de
trabajo con nudo de unión)
Nota: En los pies soporte ya existen perforacio-
nes para la fijación de la chapa de nudos.
Ejemplo de aplicación tam. 1

92 7122

Tipo 1 2
9GG 92 7122 Chapa de nudos (15,53) (23,26)
Altura mm 180
Ejemplo de aplicación tam. 2
Anchura mm 205 410 Conexión de dos tableros de trabajo con solo un pie soporte y
Profundidad mm 40 chapas de nudos dobles.
Bancos de trabajo - Ejemplo de cliente

Encontrará accesorios como
material separador,
paredes perforadas,
ganchos Easyfix y
soportes en el
grupo 95.

144
