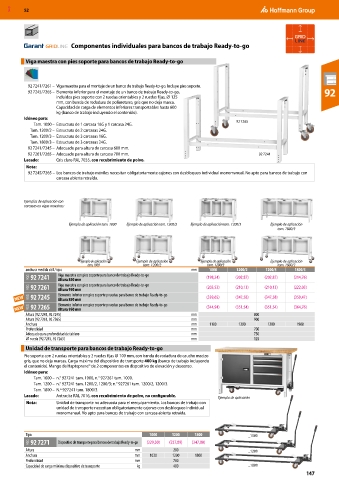

Page 2487 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Componentes individuales para bancos de trabajo Ready-to-go

Viga maestra con pies soporte para bancos de trabajo Ready-to-go

92 7241/7261 – Viga maestra para el montaje de un banco de trabajo Ready-to-go. Incluye pies soporte.
92 7245/7265 – Elemento inferior para el montaje de un banco de trabajo Ready-to-go, 92
incluidos pies soporte con 2 ruedas orientables y 2 ruedas fijas, ⌀ 125
mm, con banda de rodadura de poliuretano, gris que no deja marca.
Capacidad de carga de elementos inferiores transportables hasta 600
kg (banco de trabajo incluyendo el contenido).
Idóneo para: 92 7265
Tam. 1000 – Estructura de 1 carcasa 16G y 1 carcasa 24G.
Tam. 1200/2 – Estructura de 2 carcasas 24G.
Tam. 1200/3 – Estructura de 3 carcasas 16G.
Tam. 1800/3 – Estructura de 3 carcasas 24G.
92 7241/7245 – Adecuado para altura de carcasa 600 mm.
92 7261/7265 – Adecuado para altura de carcasa 700 mm. 92 7241
Lacado: Gris claro RAL 7035, con recubrimiento de polvo.
Nota:
92 7245/7265 – Los bancos de trabajo móviles necesitan obligatoriamente cajones con desbloqueo individual monomanual. No apto para bancos de trabajo con
carcasa abierta retraída.

Ejemplos de aplicación con
carcasas en vigas maestras:

Ejemplo de aplicación tam. 1000 Ejemplo de aplicación tam. 1200/2 Ejemplo de aplicación tam. 1200/3 Ejemplo de aplicación
tam. 1800/3

Ejemplo de aplicación Ejemplo de aplicación Ejemplo de aplicación Ejemplo de aplicación
tam. 1000 tam. 1200/2 tam. 1200/3 tam. 1800/3
anchura medida útil / tipo mm 1000 1200/2 1200/3 1800/3
9GG 92 7241 Viga maestra con pies soporte para banco de trabajo Ready-to-go (198,24) (202,87) (202,87) (214,76)
Altura 850 mm
9GG 92 7261 Viga maestra con pies soporte para banco de trabajo Ready-to-go (203,53) (210,13) (210,13) (222,03)
Altura 950 mm
9GG 92 7245 Elemento inferior con pies soporte y ruedas para banco de trabajo Ready-to-go (339,65) (347,58) (347,58) (359,47)
Altura 850 mm
9GG 92 7265 Elemento inferior con pies soporte y ruedas para banco de trabajo Ready-to-go (344,94) (351,54) (351,54) (364,76)
Altura 950 mm
Altura (92 7241, 92 7245) mm 800
Altura (92 7261, 92 7265) mm 900
Anchura mm 1100 1300 1300 1900
Profundidad mm 700
Adecuado para profundidad de tablero mm 750
⌀ rueda (92 7245, 92 7265) mm 125
Unidad de transporte para bancos de trabajo Ready-to-go
Pie soporte con 2 ruedas orientables y 2 ruedas fijas ⌀ 100 mm, con banda de rodadura de caucho macizo
gris, que no deja marcas. Carga máxima del dispositivo de transporte 400 kg (banco de trabajo incluyendo
el contenido). Mango de Haptoprene® de 2 componentes en dispositivo de elevación y descenso.
Idóneo para:
Tam. 1000 – n.° 927241 tam. 1000, n.° 927261 tam. 1000.
Tam. 1200 – n.° 927241 tam. 1200/2, 1200/3; n.° 927261 tam. 1200/2, 1200/3.
Tam. 1800 – N.º 927241 tam. 1800/3.
Lacado: Antracita RAL 7016, con recubrimiento de polvo, no configurable. Ejemplo de aplicación
Nota: Unidad de transporte no adecuada para el reequipamiento. Los bancos de trabajo con
unidad de transporte necesitan obligatoriamente cajones con desbloqueo individual
monomanual. No apto para bancos de trabajo con carcasa abierta retraída.

Tipo 1000 1200 1800 _1000
9GG 92 7271 Dispositivo de transporte para bancos de trabajo Ready-to-go (229,30) (237,89) (247,80)
Altura mm 200 _1200
Anchura mm 1030 1200 1800
Profundidad mm 700
Capacidad de carga máxima dispositivo de transporte kg 400 _1800
147
