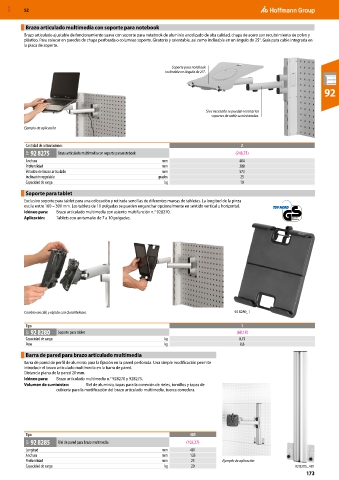

Page 2513 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Brazo articulado multimedia con soporte para notebook
Brazo articulado ajustable de funcionamiento suave con soporte para notebook de aluminio anodizado de alta calidad, chapa de acero con recubrimiento de polvo y
plástico. Para colocar en paredes de chapa perforada o columnas soporte. Giratorio y orientable, así como inclinable en un ángulo de 25°. Guía para cable integrada en
la placa de soporte.

Soporte para notebook
inclinable en ángulo de 25°.

92

Si es necesario se pueden montar los
soportes de cable suministrados.

Ejemplo de aplicación

Cantidad de articulaciones 2
91P 92 8275 Brazo articulado multimedia con soporte para notebook (248,73)
Anchura mm 404
Profundidad mm 288
Voladizo del brazo articulado mm 573
Inclinación regulable grados 25
Capacidad de carga kg 10

Soporte para tablet
Exclusivo soporte para tablet para una colocación y retirada sencillas de diferentes marcas de tabletas. La longitud de la pinza
oscila entre 160 – 300 mm. Los tablets de 10 pulgadas se pueden enganchar opcionalmente en sentido vertical u horizontal.
Idóneo para: Brazo articulado multimedia con asiento multifunción n.° 928270.
Aplicación: Tablets con un tamaño de 7 a 10 pulgadas.

Cambio sencillo y rápido con QuickRelease. 92 8280_1

Tipo 1
91P 92 8280 Soporte para tablet (68,18)
Capacidad de carga kg 0,75
Peso kg 0,6
Barra de pared para brazo articulado multimedia
Barra de pared de perfil de aluminio para la fijación en la pared perforada. Una simple modificación permite
introducir el brazo articulado multimedia en la barra de pared.
Distancia plana de la pared 20 mm.
Idóneo para: Brazo articulado multimedia n.° 928270 y 928275.
Volumen de suministro: Riel de aluminio, tapas para la conexión de rieles, tornillos y tapas de
cubierta para la modificación del brazo articulado multimedia, tuerca corredera.

Tipo 481
91P 92 8285 Riel de pared para brazo multimedia (102,27)
Longitud mm 481
Anchura mm 135
Profundidad mm 23 Ejemplo de aplicación
Capacidad de carga kg 20 92 8285_481
173
