MXD 52

20×20 G 30×20 G 40×20 G 50×20 G 60×20 G 80×20 G 30×28 G 40×28 G 60×28 G 80×28 G
500×500 mm 750×500 mm 1000×500 mm 1250×500 mm 1500×500 mm 2000×500 mm 750×700 mm 1000×700 mm 1500×700 mm 2000×700 mm
75 kg 100 kg 100% 16G 25
1000 kg 16G 250°

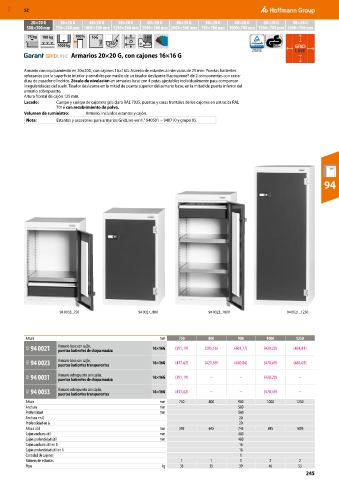

Armarios 20×20 G, con cajones 16×16 G

Armario con equipamiento en 20×20G, con cajones 16×16G. Asiento de estantes a intervalos de 25 mm. Puertas batientes
reforzadas por la superficie interior y cerrables por medio de un tirador deslizante Haptoprene® de 2 componentes con cerra-
dura de pasador cilíndrico. Zócalo de nivelación en armarios base con 4 patas ajustables individualmente para compensar
irregularidades del suelo. Tirador deslizante en la mitad de puerta superior del armario base; en la mitad de puerta inferior del
armario sobrepuesto.
Altura frontal de cajón 125 mm.
Lacado: Cuerpo y cuerpo de cajonera gris claro RAL 7035, puertas y caras frontales de los cajones en antracita RAL
7016 con recubrimiento de polvo.
Volumen de suministro: Armario, incluidos estantes y cajón.
Nota: Estantes y accesorios para armarios GridLine ver n.° 940501 − 940710 y grupo 95.

94

94 0033_750 94 0021_800 94 0023_1000 94 0021_1250

Altura mm 750 800 900 1000 1250
9GI 94 0021 Armario base con cajón, 16×16G (391,19) (395,16) (401,77) (428,20) (434,81)
puertas batientes de chapa maciza
9GI 94 0023 Armario base con cajón, 16×16G (417,62) (421,59) (430,84) (470,49) (485,03)
puertas batientes transparentes
9GI 94 0031 Armario sobrepuesto con cajón, 16×16G (391,19) – – (428,20) –
puertas batientes de chapa maciza
9GI 94 0033 Armario sobrepuesto con cajón, 16×16G (417,62) – – (470,49) –
puertas batientes transparentes
Altura mm 750 800 900 1000 1250
Anchura mm 500
Profundidad mm 500
Anchura en G 20
Profundidad en G 20
Altura útil mm 595 645 745 845 1095
Cajón anchura útil mm 400
Cajón profundidad útil mm 400
Cajón anchura útil en G 16
Cajón profundidad útil en G 16
Cantidad de cajones 1
Número de estantes 1 1 1 2 2
Peso kg 33 35 39 46 53
245
