MXD 52

20×20 G 30×20 G 40×20 G 50×20 G 60×20 G 80×20 G 30×28 G 40×28 G 60×28 G 80×28 G
500×500 mm 750×500 mm 1000×500 mm 1250×500 mm 1500×500 mm 2000×500 mm 750×700 mm 1000×700 mm 1500×700 mm 2000×700 mm
75 kg 100 kg 100%
25
1000 kg 250°

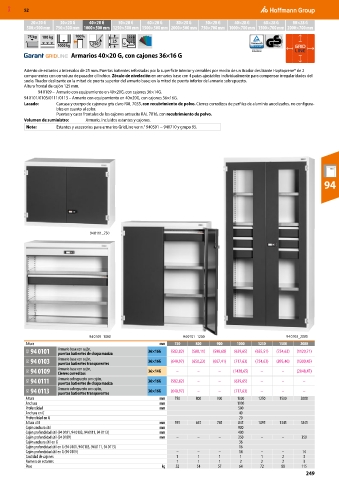

Armarios 40×20 G, con cajones 36×16 G

Asiento de estantes a intervalos de 25 mm. Puertas batientes reforzadas por la superficie interior y cerrables por medio de un tirador deslizante Haptoprene® de 2
componentes con cerradura de pasador cilíndrico. Zócalo de nivelación en armarios base con 4 patas ajustables individualmente para compensar irregularidades del
suelo. Tirador deslizante en la mitad de puerta superior del armario base; en la mitad de puerta inferior del armario sobrepuesto.
Altura frontal de cajón 125 mm.
94 0109 – Armario con equipamiento en 40×20G, con cajones 36×14G.
94 0101/0103/0111/0113 – Armario con equipamiento en 40×20G, con cajones 36×16G.
Lacado: Carcasa y cuerpo de cajonera gris claro RAL 7035, con recubrimiento de polvo. Cierres corredizos de perfiles de aluminio anodizados, no configura-
bles en cuanto al color.
Puertas y caras frontales de los cajones antracita RAL 7016, con recubrimiento de polvo.
Volumen de suministro: Armario, incluidos estantes y cajones.
Nota: Estantes y accesorios para armarios GridLine ver n.° 940501 − 940710 y grupo 95.

94

94 0111_750

94 0109_1000 94 0101_1250 94 0103_2000
Altura mm 750 800 900 1000 1250 1500 2000
9GI 94 0101 Armario base con cajón, 36×16G (582,82) (588,11) (598,68) (639,65) (655,51) (754,63) (1120,71)
puertas batientes de chapa maciza
9GI 94 0103 Armario base con cajón, 36×16G (640,97) (650,23) (667,41) (717,63) (754,63) (893,40) (1300,45)
puertas batientes transparentes
9GI 94 0109 Armario base con cajón, 36×14G – – – (1428,65) – – (2048,47)
Cierres corredizos
9GI 94 0111 Armario sobrepuesto con cajón, 36×16G (582,82) – – (639,65) – – –
puertas batientes de chapa maciza
9GI 94 0113 Armario sobrepuesto con cajón, 36×16G (640,97) – – (717,63) – – –
puertas batientes transparentes
Altura mm 750 800 900 1000 1250 1500 2000
Anchura mm 1000
Profundidad mm 500
Anchura en G 40
Profundidad en G 20
Altura útil mm 595 645 745 845 1095 1345 1845
Cajón anchura útil mm 900
Cajón profundidad útil (94 0101, 94 0103, 94 0111, 94 0113) mm 400
Cajón profundidad útil (94 0109) mm – – – 350 – – 350
Cajón anchura útil en G 36
Cajón profundidad útil en G (94 0101, 94 0103, 94 0111, 94 0113) 16
Cajón profundidad útil en G (94 0109) – – – 14 – – 14
Cantidad de cajones 1 1 1 1 1 2 3
Número de estantes 1 1 1 2 2 2 3
Peso kg 52 54 57 64 72 88 115
249
