Page 2584 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD
20×20 G 30×20 G 40×20 G 50×20 G 60×20 G 80×20 G 30×28 G 40×28 G 60×28 G 80×28 G
500×500 mm 750×500 mm 1000×500 mm 1250×500 mm 1500×500 mm 2000×500 mm 750×700 mm 1000×700 mm 1500×700 mm 2000×700 mm
100 kg
25
1000 kg 250°

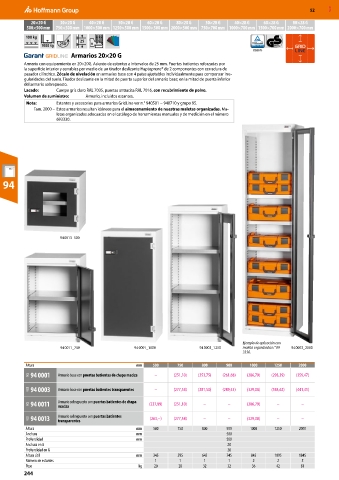

Armarios 20×20 G
Armario con equipamiento en 20×20G. Asiento de estantes a intervalos de 25 mm. Puertas batientes reforzadas por
la superficie interior y cerrables por medio de un tirador deslizante Haptoprene® de 2 componentes con cerradura de
pasador cilíndrico. Zócalo de nivelación en armarios base con 4 patas ajustables individualmente para compensar irre-
gularidades del suelo. Tirador deslizante en la mitad de puerta superior del armario base; en la mitad de puerta inferior
del armario sobrepuesto.
Lacado: Cuerpo gris claro RAL 7035, puertas antracita RAL 7016, con recubrimiento de polvo.
Volumen de suministro: Armario, incluidos estantes.
Nota: Estantes y accesorios para armarios GridLine ver n.° 940501 − 940710 y grupo 95.
Tam. 2000 – Estos armarios resultan idóneos para el almacenamiento de nuestras maletas organizadas. Ma-
letas organizadas adecuadas en el catálogo de herramientas manuales y de medición en el número
693330.

94

94 0013_500

Ejemplo de aplicación con
94 0011_750 94 0001_1000 94 0003_1250 maleta organizada n.° 69 94 0003_2000
3330.

Altura mm 500 750 800 900 1000 1250 2000
9GI 94 0001 Armario base con puertas batientes de chapa maciza – (251,10) (253,75) (261,68) (286,79) (293,39) (359,47)

9GI 94 0003 Armario base con puertas batientes transparentes – (277,54) (281,50) (289,43) (329,08) (343,62) (441,41)

9GI 94 0011 Armario sobrepuesto con puertas batientes de chapa (237,89) (251,10) – – (286,79) – –
maciza
9GI 94 0013 Armario sobrepuesto con puertas batientes (263,–) (277,54) – – (329,08) – –
transparentes
Altura mm 500 750 800 900 1000 1250 2000
Anchura mm 500
Profundidad mm 500
Anchura en G 20
Profundidad en G 20
Altura útil mm 345 595 645 745 845 1095 1845
Número de estantes 1 1 1 1 2 2 5
Peso kg 20 28 32 32 36 42 81
244
