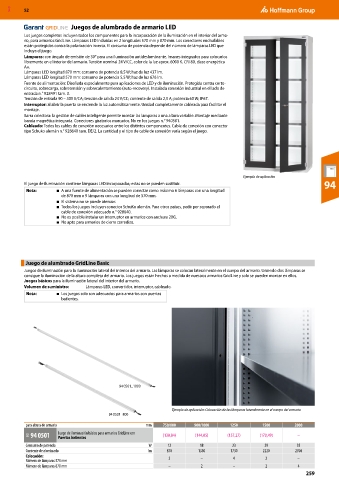

MXD 52

Juegos de alumbrado de armario LED
Los juegos completos incluyen todos los componentes para la incorporación de la iluminación en el interior del arma-
rio, para armarios GridLine. Lámparas LED incluidas en 2 longitudes 570 mm y 870 mm. Los conectores enchufables
están protegidos contra la polarización inversa. El consumo de potencia depende del número de lámparas LED que
incluya el juego.
Lámparas: con ángulo de emisión de 30° para una iluminación antideslumbrante. Imanes integrados para colocarlos
libremente en el interior del armario. Tensión nominal 24 V/CC, color de la luz aprox. 6000 K, CRI 80, clase energética
A+.
Lámparas LED longitud 870 mm: consumo de potencia 8,5 W; haz de luz 437 lm.
Lámparas LED longitud 570 mm: consumo de potencia 5,5 W; haz de luz 676 lm.
Fuente de alimentación: Diseñada especialmente para aplicaciones de LED y de iluminación. Protegida contra corto-
circuito, sobrecarga, sobretensión y sobrecalentamiento (auto-recovery). Instalada conexión industrial en el lado de
entrada n.° 928491 tam. 3.
Tensión de entrada 90 – 305 V/CA; tensión de salida 24 V/CC; corriente de salida 2,5 A; potencia 60 W; IP67.
Interruptor: al abrir la puerta se enciende la luz automáticamente. Unidad completamente cableada para facilitar el
montaje.
Barra colectora: la gestión de cables inteligente permite montar las lámparas a una altura variable. Montaje mediante
banda magnética integrada. Conectores giratorios marcados. No en los juegos n.° 940501.
Cableado: Todos los cables de conexión necesarios entre los distintos componentes. Cable de conexión con conector
tipo Schuko alemán n.° 928640 tam. DE/2. La cantidad y el tipo de cable de conexión varía según el juego.

Ejemplo de aplicación
El juego de iluminación contiene lámparas LED incorporadas; estas no se pueden sustituir. 94
Nota: ■ A una fuente de alimentación se pueden conectar como máximo 6 lámparas con una longitud
de 870 mm o 9 lámparas con una longitud de 570 mm.
■ El sistema no se puede atenuar.
■ Todos los juegos incluyen conector SchuKo alemán. Para otros países, pedir por separado el
cable de conexión adecuado n.° 928640.
■ No es posible instalar un interruptor en armarios con anchura 20G.
■ No apto para armarios de cierre corredizo.

Juego de alumbrado GridLine Basic
Juegos de iluminación para la iluminación lateral del interior del armario. Las lámparas se colocan lateralmente en el cuerpo del armario. Uniendo dos lámparas se
consigue la iluminación de la altura completa del armario. Los juegos están hechos a medida de nuestros armarios GridLine y solo se pueden montar en ellos.
Juegos básicos para la iluminación lateral del interior del armario.
Volumen de suministro: Lámparas LED, convertidor, interruptor, cableado.
Nota: ■ Los juegos solo son adecuados para armarios con puertas
batientes.

94 0501_1000

Ejemplo de aplicación: Colocación de las lámparas lateralmente en el cuerpo del armario
94 0501_800

para altura de armario mm 750/800 900/1000 1250 1500 2000
9GI 94 0501 Juego de iluminación básico para armarios GridLine con (130,84) (144,05) (157,27) (170,49) –
Puertas batientes
Consumo de potencia W 12 18 23 29 35
Corriente de alumbrado lm 870 1350 1730 2220 2700
Colocación: 2 – 4 2 –
Número de lámparas 570 mm
Número de lámparas 870 mm – 2 – 2 4
259
