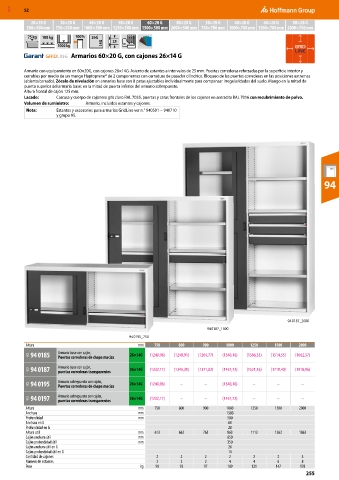

Page 2595 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

20×20 G 30×20 G 40×20 G 50×20 G 60×20 G 80×20 G 30×28 G 40×28 G 60×28 G 80×28 G
500×500 mm 750×500 mm 1000×500 mm 1250×500 mm 1500×500 mm 2000×500 mm 750×700 mm 1000×700 mm 1500×700 mm 2000×700 mm
75 kg 100 kg 100% 26G 25
1000 kg 14G
Armarios 60×20 G, con cajones 26×14 G

Armario con equipamiento en 60×20G, con cajones 26×14G. Asiento de estantes a intervalos de 25 mm. Puertas correderas reforzadas por la superficie interior y
cerrables por medio de un mango Haptoprene® de 2 componentes con cerradura de pasador cilíndrico. Bloqueo de las puertas correderas en las posiciones extremas
(abierto/cerrado). Zócalo de nivelación en armarios base con 8 patas ajustables individualmente para compensar irregularidades del suelo. Mango en la mitad de
puerta superior del armario base; en la mitad de puerta inferior del armario sobrepuesto.
Altura frontal de cajón 125 mm.
Lacado: Carcasa y cuerpo de cajonera gris claro RAL 7035, puertas y caras frontales de los cajones en antracita RAL 7016 con recubrimiento de polvo.
Volumen de suministro: Armario, incluidos estantes y cajones.
Nota: Estantes y accesorios para armarios GridLine ver n.° 940501 − 940710
y grupo 95.

94

94 0187_2000
94 0187_1500
94 0195_750
Altura mm 750 800 900 1000 1250 1500 2000
9GI 94 0185 Armario base con cajón, 26×14G (1240,98) (1248,91) (1264,77) (1340,10) (1366,53) (1514,55) (1662,57)
Puertas correderas de chapa maciza
9GI 94 0187 Armario base con cajón, 26×14G (1332,17) (1345,39) (1371,82) (1457,72) (1521,16) (1719,40) (1918,96)
puertas correderas transparentes

9GI 94 0195 Armario sobrepuesto con cajón, 26×14G (1240,98) – – (1340,10) – – –
Puertas correderas de chapa maciza
9GI 94 0197 Armario sobrepuesto con cajón, 26×14G (1332,17) – – (1457,72) – – –
puertas correderas transparentes
Altura mm 750 800 900 1000 1250 1500 2000
Anchura mm 1500
Profundidad mm 500
Anchura en G 60
Profundidad en G 20
Altura útil mm 613 663 763 863 1113 1363 1863
Cajón anchura útil mm 650
Cajón profundidad útil mm 350
Cajón anchura útil en G 26
Cajón profundidad útil en G 14
Cantidad de cajones 2 2 2 2 2 2 3
Número de estantes 2 2 2 4 4 6 8
Peso kg 90 93 97 109 121 147 178
255
