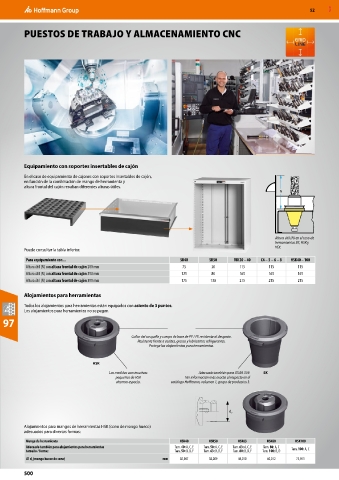

PUESTOS DE TRABAJO Y ALMACENAMIENTO CNC

Equipamiento con soportes insertables de cajón
En el caso de equipamiento de cajones con soportes insertables de cajón,
en función de la combinación de mango de herramienta y
altura frontal del cajón resultan diferentes alturas útiles.
N

Altura útil (N) en el caso de
herramientas SK, HSK y
VDI.
Puede consultar la tabla inferior.
Para equipamiento con... SK40 SK50 VDI20 – 40 C4 – 5 – 6 – 8 HSK40 – 100
Altura útil (N) con altura frontal de cajón 200 mm 75 30 115 115 115
Altura útil (N) con altura frontal de cajón 250 mm 125 80 165 165 165
Altura útil (N) con altura frontal de cajón 300 mm 175 130 215 215 215

Alojamientos para herramientas
Todos los alojamientos para herramientas están equipados con asiento de 3 puntos.
Los alojamientos para herramientas no se pegan.
97

Collar del casquillo y cuerpo de base de PP / PE resistente al desgaste.
Resistente frente a aceites, grasas y lubricantes refrigerantes.
Protege los alojamientos para herramientas.

HSK
Las medidas constructivas Adecuado también para JIS B6 339. SK
pequeñas de HSK Ver información más exacta al respecto en el
ahorran espacio. catálogo Hoffmann, volumen 1, grupo de productos 3.

d 2

Alojamientos para mangos de herramientas HSK (cono de mango hueco)
adecuados para diversas formas:
Mango de herramienta HSK40 HSK50 HSK63 HSK80 HSK100
Adecuado también para alojamientos para herramientas Tam. 40: A, C, E Tam. 50: A, C, E Tam. 63: A, C, E Tam. 80: A, C
tamaño / forma: Tam. 50: B, D, F Tam. 63: B, D, F Tam. 80: B, D, F Tam. 100: B, D Tam. 100: A, C
⌀ d 2 (mango hueco de cono) mm 30,007 38,009 48,010 60,012 75,013
