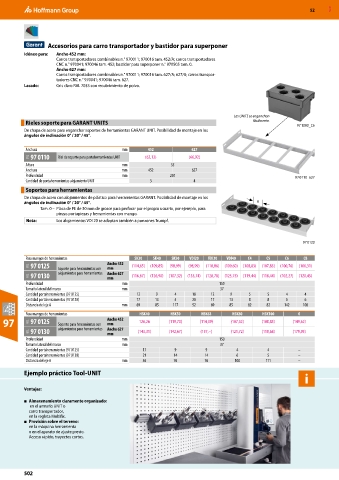

Page 2842 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Accesorios para carro transportador y bastidor para superponer
Idóneo para: Ancho 452 mm:
Carros transportadores combinables n.° 970011; 970016 tam. 452/A; carros transportadores
CNC n.° 970041; 970046 tam. 452; bastidor para superponer n.° 970505 tam. 0.
Ancho 627 mm:
Carros transportadores combinables n.° 970011; 970016 tam. 627/A; 627/B; carros transpor-
tadores CNC n.° 970041; 970046 tam. 627.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.

Las UNITS se enganchan
Rieles soporte para GARANT UNITS fácilmente. 97 1000_C6
De chapa de acero para enganchar soportes de herramientas GARANT UNIT. Posibilidad de montaje en los
ángulos de inclinación 0° / 20° / 45°.

Anchura mm 452 627
91L 97 0110 Riel de soporte para portaherramientas UNIT (62,12) (66,92)
Altura mm 55
Anchura mm 452 627
Profundidad mm 250 97 0110_627
Cantidad de portaherramientas alojamiento UNIT 3 4
Soportes para herramientas
De chapa de acero con alojamientos de plástico para herramientas GARANT. Posibilidad de montaje en los
ángulos de inclinación 0° / 20° / 45°. A
Tam. 0 – Placa de PE de 30 mm de grosor para perforar por el propio usuario, por ejemplo, para
pinzas portapiezas y herramientas con mango.
Nota: Los alojamientos VDI 20 se adaptan también a punzones Trumpf.

97 0130

Para mangos de herramientas SK30 SK40 SK50 VDI20 VDI30 VDI40 C4 C5 C6 C8
91L 97 0125 Soporte para herramientas con Ancho 452 (114,65) (109,85) (98,99) (98,99) (110,86) (109,60) (108,83) (107,83) (100,76) (106,31)
mm
91L 97 0130 alojamientos para herramientas Ancho 627 (116,67) (126,90) (107,32) (135,74) (128,78) (125,75) (119,44) (118,44) (102,27) (120,45)
mm
Profundidad mm 150
Tamaño lateral del marco mm 37
Cantidad portaherramientas (97 0125) 12 9 4 18 12 9 5 5 4 4
Cantidad portaherramientas (97 0130) 17 13 5 28 17 13 8 8 5 6
Distancia del eje A mm 69 85 117 52 69 85 82 82 142 108
Para mangos de herramientas HSK40 HSK50 HSK63 HSK80 HSK100 0
97 91L 97 0125 Soporte para herramientas con Ancho 452 126,26 (119,70) (114,39) (107,32) (108,83) (149,62)
mm
91L 97 0130 alojamientos para herramientas Ancho 627 (143,31) (142,67) (137,–) (121,72) (118,68) (179,93)
mm
Profundidad mm 150
Tamaño lateral del marco mm 37
Cantidad portaherramientas (97 0125) 17 9 9 4 4 –
Cantidad portaherramientas (97 0130) 21 14 14 6 5 –
Distancia del eje A mm 56 76 76 108 111 –

Ejemplo práctico Tool-UNIT
i

Ventajas:

■ Almacenamiento claramente organizado:
en el armario UNIT o
carro transportador,
en la regleta Multifix.
■ Provisión sobre el terreno:
en la máquina herramienta
o en el aparato de ajuste previo.
Acceso rápido, trayectos cortos.
