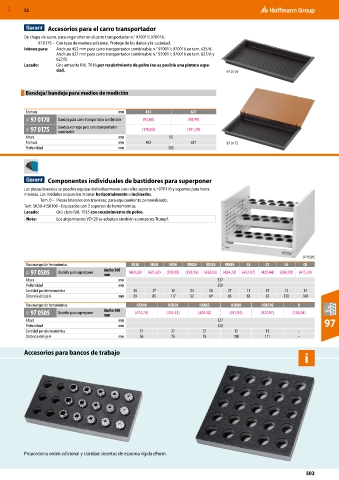

MXD 52

Accesorios para el carro transportador
De chapa de acero, para enganchar en el carro transportador n.° 970011; 970016.
97 0175 – Con tapa de madera adicional. Protege de los daños y la suciedad.
Idóneo para: Anchura 452 mm para carro transportador combinable n.° 970011; 970016 en tam. 425/A.
Anchura 627 mm para carro transportador combinable n.° 970011; 970016 en tam. 627/A y
627/B.
Lacado: Gris antracita RAL 7016 por recubrimiento de polvo (no es posible una pintura espe-
cial). 97 0170

Bandeja/ bandeja para medios de medición

Anchura mm 452 627
91L 97 0170 Bandeja para carro transportador combinable (93,68) (98,99)
91L 97 0175 Bandeja con tapa para carro transportador (178,03) (191,29)
combinable
Altura mm 50
Anchura mm 452 627 97 0175
Profundidad mm 305

Componentes individuales de bastidores para superponer
Las piezas laterales se pueden equipar individualmente con raíles soporte n.º 970110 y soportes para herra-
mientas. Los módulos se pueden montar horizontalmente o inclinados.
Tam. 0 – Piezas laterales con traviesas; para equipamiento personalizado.
Tam. SK30–HSK100 – Equipados con 3 soportes de herramientas.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.
Nota: Los alojamientos VDI 20 se adaptan también a punzones Trumpf.

97 0505
Para mangos de herramientas SK30 SK40 SK50 VDI20 VDI30 VDI40 C4 C5 C6 C8
91L 97 0505 Bastidor para superponer Ancho 500 (439,38) (425,50) (393,93) (393,93) (428,02) (424,23) (422,97) (420,44) (398,98) (415,39)
mm
Altura mm 327
Profundidad mm 550
Cantidad portaherramientas 36 27 12 54 36 27 15 15 12 12
Distancia del eje A mm 69 85 117 52 69 85 82 82 128 108
Para mangos de herramientas HSK40 HSK50 HSK63 HSK80 HSK100 0
91L 97 0505 Bastidor para superponer Ancho 500 (474,74) (454,53) (439,38) (417,92) (422,97) (105,04)
mm
Altura mm 327 97
Profundidad mm 550
Cantidad portaherramientas 51 27 27 12 12 –
Distancia del eje A mm 56 76 76 108 111 –

Accesorios para bancos de trabajo
i

Proporciona orden adicional y claridad: insertos de espuma rígida eForm.

503
