Page 2949 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

25
25 Clic Zn

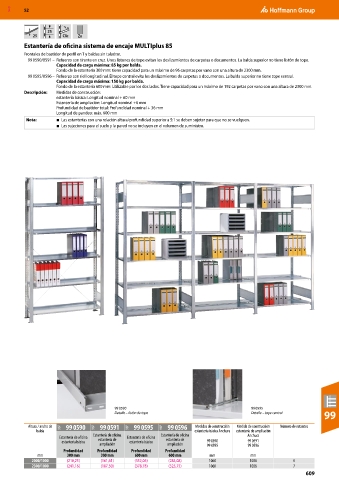

Estantería de oficina sistema de encaje MULTIplus 85
Frontales de bastidor de perfil en T y baldas sin taladrar.
99 0590/0591 – Refuerzo con tirante en cruz. Unos listones de tope evitan los deslizamientos de carpetas o documentos. La balda superior no tiene listón de tope.
Capacidad de carga máxima: 85 kg por balda.
Fondo de la estantería 300 mm: tiene capacidad para un máximo de 96 carpetas por vano con una altura de 2300 mm.
99 0595/0596 – Refuerzo con riel longitudinal. El tope central evita los deslizamientos de carpetas o documentos. La balda superior no tiene tope central.
Capacidad de carga máxima: 150 kg por balda.
Fondo de la estantería 600 mm: Utilizable por los dos lados. Tiene capacidad para un máximo de 192 carpetas por vano con una altura de 2300 mm.
Descripción: Medidas de construcción:
estantería básica: Longitud nominal + 60 mm
Estantería de ampliación: Longitud nominal +6 mm
Profundidad de bastidor total: Profundidad nominal + 36 mm
Longitud de pandeo: máx. 600 mm
Nota: ■ Las estanterías con una relación altura/profundidad superior a 5:1 se deben sujetar para que no se vuelquen.
■ Las sujeciones para el suelo y la pared no se incluyen en el volumen de suministro.

99 0590 99 0595
99
Detalle – listón de tope Detalle – tope central
Altura / ancho de 96P 99 0590 96P 99 0591 96P 99 0595 96P 99 0596 Medidas de construcción Medida de construcción Número de estantes
balda estantería básica Anchura estantería de ampliación
Estantería de oficina Estantería de oficina Anchura
Estantería de oficina estantería de Estantería de oficina estantería de
estantería básica estantería básica 99 0590 99 0591
ampliación ampliación 99 0595 99 0596
Profundidad Profundidad Profundidad Profundidad
mm 300 mm 300 mm 600 mm 600 mm mm mm
2000/1000 (210,23) (161,61) (332,06) (284,08) 1060 1006 6
2300/1000 (241,16) (187,50) (378,78) (325,75) 1060 1006 7
609
