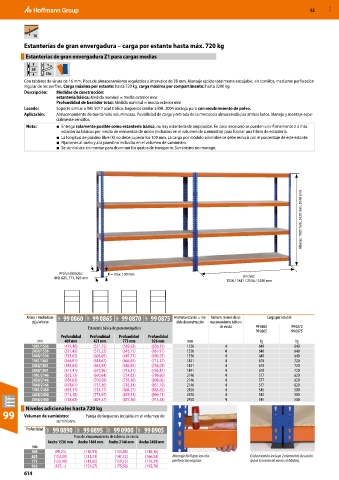

Estanterías de gran envergadura – carga por estante hasta máx. 720 kg

Estanterías de gran envergadura Z1 para cargas medias

38
Clic
Con tableros de viruta de 16 mm. Pisos de almacenamiento regulables a intervalos de 38 mm. Montaje rápido totalmente encajable, sin tornillos, mediante perforación
regular de los perfiles. Carga máxima por estante: hasta 720 kg, carga máxima por compartimento: hasta 3200 kg.
Descripción: Medidas de construcción:
estantería básica: Medida nominal = media exterior mm
Profundidad de bastidor total: Medida nominal = media exterior mm
Lacado: Soporte similar a RAL 5017 azul tráfico, largueros similar a RAL 2004 naranja puro con recubrimiento de polvo.
Aplicación: Almacenamiento de mercancías voluminosas. Posibilidad de carga y retirada de la mercancía almacenada por ambos lados. Manejo y montaje espe-
cialmente sencillos.
Nota: ■ Entrega solamente posible como estantería básica, no hay estantería de ampliación. En caso necesario se pueden unir firmemente 2 o más
estanterías básicas por medio de elementos de unión (incluidos en el volumen de suministro) para formar una hilera de estantería.
■ La longitud de pandeo libre (K) no debe superar los 100 mm. La carga por módulo admisible se debe reducir con el porcentaje de este estante.
■ Fijaciones al suelo y a la pared no incluidas en el volumen de suministro.
■ Se suministra sin montar para disminuir los gastos de transporte. Suministro sin montaje.

Alturas: 1981 mm, 2438 mm, 3048 mm

Profundidades: K = máx. 100 mm
469, 621, 773, 926 mm Anchos:
1536 / 1841 / 2146 / 2450 mm

Altura / Ancho ban- 96P 99 0860 96P 99 0865 96P 99 0870 96P 99 0875 Anchura estante = me- Número niveles de al- Carga por estante
deja inferior dida deconstrucción macenamiento tablero
Estantería básica de gran envergadura de viruta 99 0860 99 0870
99 0865 99 0875
Profundidad Profundidad Profundidad Profundidad
mm 469 mm 621 mm 773 mm 926 mm mm kg kg
1981/1536 (497,46) (551,75) (589,63) (636,35) 1536 4 640 640
2438/1536 (521,45) (573,22) (616,15) (667,91) 1536 4 640 640
3048/1536 (553,02) (606,05) (647,71) (696,95) 1536 4 640 640
1981/1841 (566,91) (618,67) (666,65) (713,37) 1841 4 610 720
2438/1841 (585,84) (643,92) (686,85) (736,09) 1841 4 610 720
3048/1841 (617,41) (672,96) (713,37) (763,87) 1841 4 610 720
1981/2146 (623,72) (690,64) (734,83) (786,60) 2146 4 577 620
2438/2146 (654,02) (709,58) (756,30) (808,06) 2146 4 577 620
3048/2146 (678,01) (737,36) (785,34) (837,10) 2146 4 577 620
1981/2450 (693,17) (753,77) (804,27) (863,62) 2450 4 545 500
2438/2450 (712,10) (773,97) (829,53) (890,13) 2450 4 545 500
3048/2450 (738,62) (804,27) (857,30) (915,38) 2450 4 545 500
Niveles adicionales hasta 720 kg
99 Volumen de suministro: Pareja de largueros incluida en el volumen de
suministro.
Profundidad 96P 99 0890 96P 99 0895 96P 99 0900 96P 99 0905
Pisos de almacenamiento de tableros de viruta
Ancho 1536 mm Ancho 1841 mm Ancho 2146 mm Ancho 2450 mm
mm
469 (99,24) (116,91) (133,84) (148,36)
621 (113,39) (131,31) (147,72) (166,04) Montaje fácil gracias a la Cada módulo incluye 2 elementos de unión
773 (123,49) (142,05) (159,72) (179,29) perforación regular. (para la unión de varios módulos).
926 (137,–) (154,67) (175,50) (195,70)
