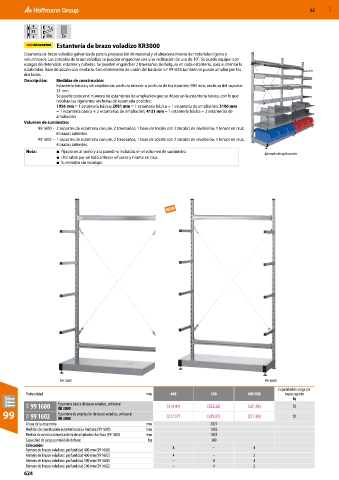

Estantería de brazo voladizo KR3000
Estantería de brazo voladizo galvanizada para la preparación de material y el almacenamiento de materiales ligeros y
voluminosos. Las consolas de brazo voladizo se pueden enganchar con una inclinación de uso de 10°. Se puede equipar con
espigas de detención, estantes y cubetas. Se pueden enganchar 2 travesaños sin holgura en cada estantería, para aumentar la
estabilidad. Base de zócalo con nivelado. Con el elemento de unión del bastidor n.º 991635 también se puede ampliar por los
dos lados.
Descripción: Medidas de construcción:
Estantería básica y de ampliación: anchura interior o anchura de los estantes: 994 mm, anchura del soporte:
31 mm.
Se puede colocar el número de estanterías de ampliación que se desee en la estantería básica, con lo que
resultan las siguientes anchuras de estantería posibles:
1056 mm = 1 estantería básica; 2081 mm = 1 estantería básica + 1 estantería de ampliación; 3106 mm
= 1 estantería básica + 2 estanterías de ampliación; 4131 mm = 1 estantería básica + 3 estanterías de
ampliación
Volumen de suministro:
99 1600 – 2 soportes de estantería con pie, 2 travesaños, 1 base de zócalo con 2 zócalos de nivelación, 1 tensor en cruz,
8 brazos salientes.
99 1602 – 1 soportes de estantería con pie, 2 travesaños, 1 base de zócalo con 2 zócalos de nivelación, 1 tensor en cruz,
4 brazos salientes.
Nota: ■ Fijaciones al suelo y a la pared no incluidas en el volumen de suministro. Ejemplo de aplicación
■ Utilizable por un lado al llevar refuerzo y tirante en cruz.
■ Suministro sin montaje.

99 1602 99 1600
Capacidad de carga por
Profundidad mm 400 500 400/500 brazo soporte
kg
95S 99 1600 Estantería básica de brazo voladizo, unilateral (319,44) (323,22) (321,96) 50
KR 3000
99 95S 99 1602 Estantería de ampliación de brazo voladizo, unilateral (217,17) (219,07) (217,80) 50
KR 3000
Altura de la estantería mm 2027
Medidas de construcción estantería básica Anchura (99 1600) mm 1056
Medida de construcción estantería de ampliación Anchura (99 1602) mm 1025
Capacidad de carga por módulo de base kg 300
Colocación: 8 – 4
Número de brazos voladizos: profundidad 400 mm (99 1600)
Número de brazos voladizos: profundidad 400 mm (99 1602) 4 – 2
Número de brazos voladizos: profundidad 500 mm (99 1600) – 8 4
Número de brazos voladizos: profundidad 500 mm (99 1602) – 4 2
624
