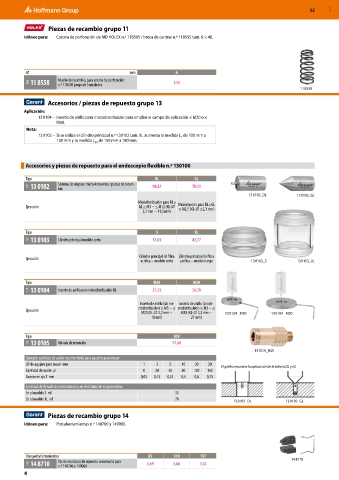

52 MXD

Piezas de recambio grupo 11
Idóneo para: Corona de perforación de MD HOLEX n.º 118505 / broca de centrar n.º 118555 tam. 6 × 48.

⌀ mm 6

10N 11 8558 Muelle de recambio, para corona de perforación 1,55
n.º 118505 juego de 5 unidades
11 8558
Accesorios / piezas de repuesto grupo 13
Aplicación:
13 0104 – Inserto de anillo para microdistribuidor para ampliar el campo de aplicación ≤ M20 o ≤
M30.
Nota:
13 0102 – Si se utiliza el cilindro principal n.º 130102 tam. XL aumenta la medida L de 100 mm a
2
130 mm y la medida L de 150 mm a 180 mm.
tot

Accesorios y piezas de repuesto para el endoscopio flexible n.º 130100

Tipo DL GL
11F 13 0102 Sistema de engrase micro Accesorios / piezas de recam- 98,82 78,33
bio
13 0102_DL 13 0102_GL
Microdistribuidor para DL y
Ejecución GL ≥ M3 − ≤ M12 (KL-⌀ Microinyector para DL y GL
≤ M2,5 (KL-⌀ ≤2,1 mm)
2,2 mm − 11,5 mm)

Tipo S XL
11F 13 0103 Cilindro principal modelo corto 37,03 42,77

Cilindro principal de fibra Cilindro principal de fibra
Ejecución
acrílica − modelo corto acrílica − modelo largo 13 0103_S 13 0103_XL

Tipo M20 M30
11F 13 0104 Inserto de anillo para microdistribuidor DL 21,53 24,78

Inserto de anillo (sin mi- Inserto de anillo (sin mi-
crodistribuidor) ≥ M3 − ≤ crodistribuidor) ≥ M3 − ≤
Ejecución
M20 (KL-⌀ 2,2 mm − M30 (KL-⌀ 2,2 mm − 13 0104 _M20 13 0104 _M30
18 mm) 27 mm)

Tipo RSV
11F 13 0105 Válvula de retención 57,68
13 0105_RSV
Ejemplo: cantidad de aceite recomendada para agujeros para roscar
⌀ de agujero para roscar mm 1 3 5 10 20 30 El gráfico muestra la aplicación de la tobera DL y GL
Cantidad de aceite µl 8 30 50 80 120 150
Avance en eje Z mm 0,05 0,15 0,25 0,4 0,6 0,75
Cantidad de llenado de aceite máxima en el sistema de engrase micro
En el modelo S ml 35
En el modelo XL ml 70
13 0102_DL 13 0102_GL
Piezas de recambio grupo 14
Idóneo para: Portaherramientas n.º 148700 y 149000.

Para portaherramientas 85 110 117 14 8710
11K 14 8710 Par de mordazas de repuesto con resorte para 3,69 5,60 7,23
n.º 148700 y 149000
4
