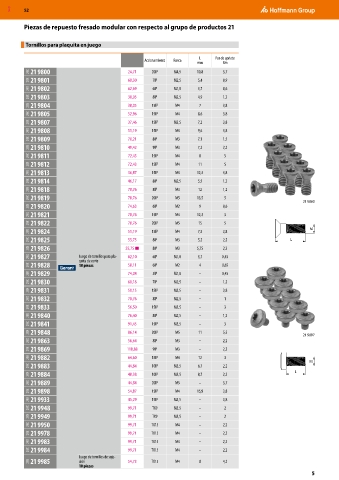

P. 3011
MXD 52
Piezas de repuesto fresado modular con respecto al grupo de productos 21
Tornillos para plaquita en juego
L Par de apriete
Accionamiento Rosca
mm Nm
29X 21 9800 24,71 20IP M4,5 10,8 5,7
29X 21 9801 68,30 7IP M2,5 5,4 0,9
29X 21 9802 62,69 6IP M1,8 3,7 0,6
29X 21 9803 38,05 8IP M2,5 4,9 1,2
29X 21 9804 38,05 15IP M4 7 3,8
29X 21 9805 52,96 15IP M4 8,6 3,8
29X 21 9807 37,46 15IP M3,5 7,2 3,8
29X 21 9808 51,19 15IP M4 9,6 3,8
29X 21 9809 70,21 8IP M3 7,1 1,5
29X 21 9810 49,42 9IP M3 7,2 2,2
29X 21 9811 72,43 15IP M4 8 5
29X 21 9812 72,43 15IP M4 11 5
29X 21 9813 36,87 15IP M4 12,3 3,8
29X 21 9814 46,17 8IP M2,5 5,5 1,2
29X 21 9818 78,76 8IP M3 12 1,2
29X 21 9819 78,76 20IP M5 13,5 5 21 9800
29X 21 9820 74,63 6IP M2 9 0,6
29X 21 9821 78,76 15IP M4 12,3 3
29X 21 9822 78,76 20IP M5 15 5
29X 21 9824 51,19 15IP M4 7,5 3,8 M
29X 21 9825 55,75 8IP M3 5,2 2,2 L
29X 21 9826 55,75 ■ 8IP M3 5,75 2,2
29X 21 9827 Juego de tornillos para pla- 62,10 6IP M1,8 3,7 0,45
quita de corte
29X 21 9828 10 piezas 58,11 6IP M2 4 0,65
29X 21 9829 74,04 5IP M1,8 – 0,45
29X 21 9830 60,18 7IP M2,5 – 1,2
29X 21 9831 50,15 15IP M3,5 – 3,8
29X 21 9832 78,76 8IP M2,5 – 1
29X 21 9833 56,50 15IP M3,5 – 3
29X 21 9840 76,40 8IP M2,5 – 1,2
29X 21 9841 91,45 15IP M3,5 – 3
29X 21 9848 86,14 20IP M5 11 5,5 21 9807
29X 21 9863 56,64 8IP M3 – 2,2
29X 21 9869 118,88 9IP M3 – 2,2
29X 21 9882 64,60 15IP M4 12 3 M
29X 21 9883 44,84 10IP M3,5 6,7 2,2
29X 21 9884 48,38 10IP M3,5 8,7 2,2 L
29X 21 9889 44,84 20IP M5 – 5,7
29X 21 9898 54,87 15IP M4 15,9 3,8
29X 21 9933 45,29 15IP M3,5 – 3,8
29X 21 9948 99,71 TX9 M3,5 – 2
29X 21 9949 99,71 TX9 M3,5 – 2
29X 21 9950 99,71 TX15 M4 – 2,2
29X 21 9978 99,71 TX15 M4 – 2,2
29X 21 9983 99,71 TX15 M4 – 2,2
29X 21 9984 99,71 TX15 M4 – 2,2
Juego de tornillos de suje-
29X 21 9985 ción 54,73 TX15 M4 8 4,2
10 piezas
