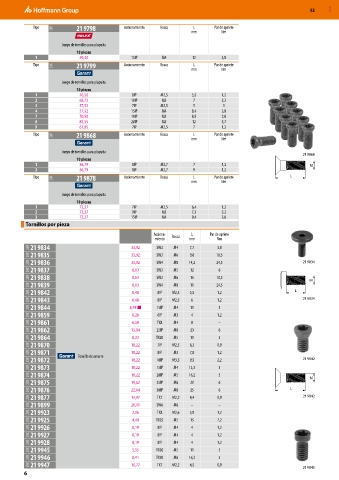

52 MXD

Tipo 29X 21 9798 Accionamiento Rosca L Par de apriete
mm Nm

Juego de tornillos para plaquita
10 piezas
1 50,30 15IP M4 12 3,8
Tipo 29X 21 9799 Accionamiento Rosca L Par de apriete
mm Nm

Juego de tornillos para plaquita
10 piezas
1 70,50 8IP M2,5 5,5 1,2
2 68,73 10IP M3 7 2,2
3 57,52 7IP M2,5 5 1
4 57,52 15IP M4 8,4 3,8
7 70,50 10IP M3 8,5 2,8
8 85,55 20IP M5 12 5,7
9 67,85 7IP M2,5 7 1,2
Tipo 29X 21 9868 Accionamiento Rosca L Par de apriete
mm Nm

Juego de tornillos para plaquita
21 9868
10 piezas
1 56,79 8IP M2,7 7 1,2 M
2 56,79 8I P M2,7 9 1,2
Tipo 29X 21 9878 Accionamiento Rosca L Par de apriete L
mm Nm

Juego de tornillos para plaquita
10 piezas
1 72,27 7IP M2,5 6,4 1,2
2 72,27 9I P M3 7,3 2,2
3 72,27 15I P M4 9,4 3,8
Tornillos por pieza

Acciona- L Par de apriete
Rosca
miento mm Nm
29X 21 9834 33,92 SW3 M4 7,7 3,8
29X 21 9835 33,92 SW3 M6 9,8 10,5
29X 21 9836 33,92 SW4 M8 14,2 24,5 21 9834
29X 21 9837 8,63 SW3 M5 12 6
29X 21 9838 8,63 SW3 M6 16 10,5 M
29X 21 9839 8,63 SW4 M8 16 24,5
29X 21 9842 8,48 8IP M2,5 5,5 1,2 L
29X 21 9843 8,48 8IP M2,5 6 1,2 21 9834
29X 21 9844 8,48 ■ 15IP M4 10 3
29X 21 9859 8,26 6IP M3 4 1,2
29X 21 9861 6,50 TX8 M4 8 –
29X 21 9862 15,04 25IP M8 23 6
29Y 21 9864 8,33 TX20 M5 10 5
29X 21 9870 18,22 7IP M2,5 6,3 0,9
29X 21 9871 Tornillo de amarre 18,22 8IP M3 7,8 1,2
29X 21 9872 18,22 10IP M3,5 9,5 2,2 21 9842
29X 21 9873 18,22 15IP M4 13,3 3
29X 21 9874 18,22 20IP M5 16,2 5 M
29X 21 9875 19,62 25IP M6 20 6
29X 21 9876 22,64 30IP M8 25 6 L
29X 21 9877 14,97 TX7 M2,2 4,4 0,9 21 9842
29X 21 9899 26,41 SW6 M6 – –
29X 21 9923 2,06 TX8 M2,6 5,9 1,2
29X 21 9925 4,40 TX25 M5 15 7,2
29X 21 9926 8,19 8IP M4 4 1,2
29X 21 9927 8,19 8IP M4 4 1,2
29X 21 9928 8,19 8IP M4 4 1,2
29X 21 9945 5,55 TX20 M5 11 5
29X 21 9946 8,41 TX20 M6 16,2 5
29X 21 9947 10,77 TX7 M2,2 4,5 0,9 21 9843
6
