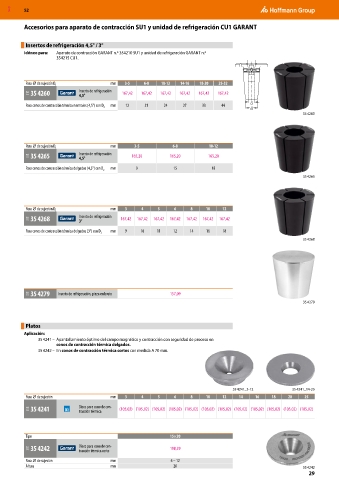

Accesorios para aparato de contracción SU1 y unidad de refrigeración CU1 GARANT

Insertos de refrigeración 4,5° / 3°
Idóneo para: Aparato de contracción GARANT n.º 354210 SU1 y unidad de refrigeración GARANT n.º
354215 CU1.

Para ⌀ de sujeción D 1 mm 3-5 6-8 10-12 14-16 18-20 25-32
31E 35 4260 Inserto de refrigeración 167,42 167,42 167,42 167,42 167,42 167,42
4,5°
Para conos de contracción térmica normales (4,5°) con D 2 mm 12 21 24 27 33 44 D1
D2
35 4260

Para ⌀ de sujeción D 1 mm 3-5 6-8 10-12
31E 35 4265 Inserto de refrigeración 165,20 165,20 165,20
4,5°
Para conos de contracción térmica delgados (4,5°) con D 2 mm 9 15 18
35 4265

Para ⌀ de sujeción D 1 mm 3 4 5 6 8 10 12

31E 35 4268 Inserto de refrigeración 167,42 167,42 167,42 167,42 167,42 167,42 167,42
3°
Para conos de contracción térmica delgados (3°) con D 2 mm 9 10 11 12 14 16 18
35 4268

31E 35 4279 Inserto de refrigeración, pieza en bruto 157,09
35 4279

Platos
Aplicación:
35 4241 – Apantallamiento óptimo del campo magnético y contracción con seguridad de proceso en
conos de contracción térmica delgados.
35 4242 – En conos de contracción térmica cortos con medida A 70 mm.

35 4241_3-12 35 4241_14-25
Para ⌀ de sujeción mm 3 4 5 6 8 10 12 14 16 18 20 25

35B 35 4241 Disco para cono de con- (105,02) (105,02) (105,02) (105,02) (105,02) (105,02) (105,02) (105,02) (105,02) (105,02) (105,02) (105,02)
tracción térmica

Tipo 15×20

31E 35 4242 Disco para cono de con- 198,39
tracción térmica corto
Para ⌀ de sujeción mm 6 – 12
Altura mm 20 35 4242
