52 MXD

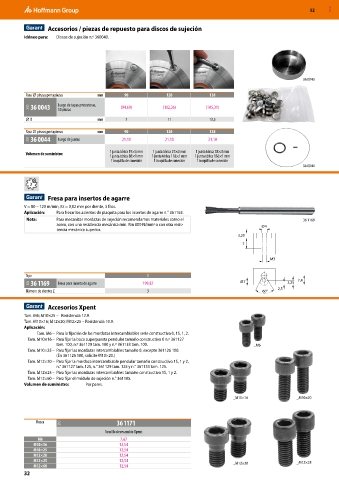

Accesorios / piezas de repuesto para discos de sujeción
Idóneo para: Discos de sujeción n.º 360040.

36 0043

Para ⌀ pinzas portapiezas mm 90 120 138

31O 36 0043 Juego de tapas protectoras, (94,69) (102,36) (105,31)
50 piezas
⌀ D mm 7 11 13,5
Para ⌀ pinzas portapiezas mm 90 120 138
31O 36 0044 Juego de juntas 21,10 21,10 21,10

1 junta tórica 19×3 mm 1 junta tórica 27×3 mm 1 junta tórica 38×3 mm
Volumen de suministro:
1 junta tórica 88×1 mm 1 junta tórica 118×1 mm 1 junta tórica 136×1 mm
1 boquilla de conexión 1 boquilla de conexión 1 boquilla de conexión
36 0044

3

Fresa para insertos de agarre
V = 80 – 120 m/min, Fz = 0,02 mm por diente, 3 filos.
Aplicación: Para fresar los asientos de plaquita para los insertos de agarre n.° 361163.
Nota: Para mecanizar mordazas de sujeción recomendamos materiales como el 36 1169
acero, con una resistencia mecánica mín. Rm 800 N/mm 2 o con otra resis- 4
tencia mecánica superior.
3,25
7

M3

Tipo 1
33S 36 1169 Fresa para inserto de agarre 199,87 7 3,25 7,4
2,5
Número de dientes Z 3 60°
Accesorios Xpent

Tam. M6; M10×25 – Resistencia 12.9.
Tam. M10×16; M12×20; M12×25 – Resistencia 10.9.
Aplicación:
Tam. M6 – Para la fijación de las mordazas intercambiables serie constructiva 0, 1S, 1, 2.
Tam. M10×16 – Para fijar la boca superpuesta pendular tamaño constructivo 0 n.º 361127
tam. 100, n.º 361129 tam. 100 y n.º 361133 tam. 100. _M6
Tam. M10×25 – Para fijar las mordazas intercambiables tamaño 0, excepto 361126 100.
(En 361126 100, solicite M10×20.)
Tam. M12×20 – Para fijar la mordaza intercambiable pendular tamaño constructivo 1S, 1 y 2,
n.° 361127 tam. 125, n.° 361129 tam. 125 y n.° 361133 tam. 125.
Tam. M12×25 – Para fijar las mordazas intercambiables tamaño constructivo 1S, 1 y 2.
Tam. M12×60 – Para fijar el módulo de sujeción n.° 361105.
Volumen de suministro: Por pares.

_M10×16 _M10×20

Rosca 31O 36 1171
Tornillo de recambio Xpent
M6 7,67
M10×16 12,54
M10×25 12,54
M12×20 12,54
M12×25 12,54 _M12×20 _M12×25
M12×60 12,54
32
