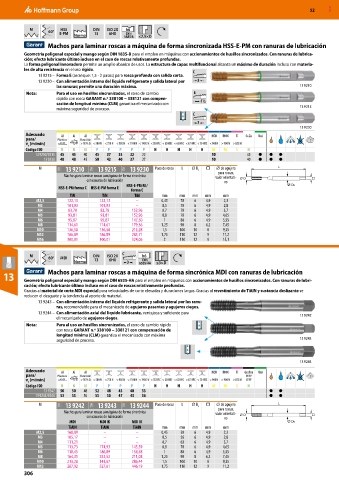

52 MXD

M 60° HSS DIN ISO 2X h6
DIN
E-PM Norma 13 6HX 1835 B ≤2,5×D
Machos para laminar roscas a máquina de forma sincronizada HSS-E-PM con ranuras de lubricación
Geometría poligonal especial y mango según DIN 1835-B para el empleo en máquinas con accionamientos de husillos sincronizados. Con ranuras de lubrica-
ción; efecto lubricante último incluso en el caso de roscas relativamente profundas.
La forma poligonal innovadora permite un amplio abanico de usos. La estructura de capas multifuncional alcanza un máximo de duración incluso con materia-
les de alta resistencia en el uso rígido. C
13 9215 – Forma E (arranque: 1,5 - 2 pasos) para rosca profunda con salida corta.
13 9230 – Con alimentación interna del líquido refrigerante y salida lateral por 3
las ranuras; permite una duración máxima. 13 9210
Nota: Para el uso en husillos sincronizados, el cono de cambio E
rápido con rosca GARANT n.º 338100 − 338121 con compen-
sación de longitud mínima (CLM) garantiza el mecanizado con 1½
máxima seguridad de proceso. 13 9215
C
3
13 9230
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 9210/ 9215 45 45 40 45 37 35 32 22 10 35 ● ● ●
13 9230 48 48 45 50 42 40 37 27 10 40 ● ● ●
M 11H 13 9210 11H 13 9215 11H 13 9230 Paso de rosca L ⌀ D s □ ⌀ de agujero L
para roscar,
Machos para laminar roscas a máquina de forma sincrónica valor orientati- D
con ranuras de lubricación vo
HSS-E-PM RI / DS
HSS-E-PM forma C HSS-E-PM forma E
forma C
TiN TiN TiN mm mm mm mm mm
M2,5 122,13 122,13 – 0,45 70 6 4,9 2,3
M3 101,93 101,93 – 0,5 70 6 4,9 2,8
M4 83,78 83,78 152,96 0,7 70 6 4,9 3,7
M5 93,81 93,81 152,96 0,8 70 6 4,9 4,65
M6 95,87 95,87 147,50 1 80 6 4,9 5,55
M8 114,61 114,61 179,36 1,25 90 8 6,2 7,45
M10 136,58 136,58 213,28 1,5 100 10 8 9,35
M12 186,89 186,89 285,71 1,75 110 12 9 11,2
M16 300,01 300,01 324,06 2 110 12 9 15,1

M 60° MDI DIN ISO 2X C h6
DIN
Norma 13 6HX 3 6535 HA ≤3×D
Machos para laminar roscas a máquina de forma sincrónica MDI con ranuras de lubricación
13 Geometría poligonal especial y mango según DIN 6535-HA para el empleo en máquinas con accionamientos de husillos sincronizados. Con ranuras de lubri-
cación; efecto lubricante último incluso en el caso de roscas relativamente profundas.
Gracias al material de corte MDI especial para velocidades de corte elevadas y duraciones largas. Gracias al revestimiento de TiAlN y sustancia deslizante se
reducen el desgaste y la tendencia al aporte de material.
13 9243 – Con alimentación interna del líquido refrigerante y salida lateral por las ranu-
ras, recomendable para el mecanizado de agujeros pasantes y agujeros ciegos.
13 9244 – Con alimentación axial del liquido lubricante, ventajosa y suficiente para 13 9242
el mecanizado de agujeros ciegos.
Nota: Para el uso en husillos sincronizados, el cono de cambio rápido
con rosca GARANT n.º 338100 − 338121 con compensación de
longitud mínima (CLM) garantiza el mecanizado con máxima
seguridad de proceso. 13 9243

13 9244
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 9242 50 50 48 52 48 45 40 33 ● ●
13 9243/ 9244 53 53 50 55 50 47 43 36 ● ●
M 11H 13 9242 11H 13 9243 11H 13 9244 Paso de rosca L ⌀ D s □ ⌀ de agujero L
para roscar,
Machos para laminar roscas a máquina de forma sincrónica valor orientati- D
con ranuras de lubricación vo
MDI MDI IK MDI IK DS
TiAlN TiAlN TiAlN mm mm mm mm mm
M2,5 168,89 – – 0,45 50 6 4,9 2,3
M3 105,17 – – 0,5 56 6 4,9 2,8
M4 111,21 – – 0,7 63 6 4,9 3,7
M5 113,73 174,93 145,59 0,8 70 6 4,9 4,65
M6 118,45 186,89 154,58 1 80 6 4,9 5,55
M8 164,31 252,52 211,08 1,25 90 8 6,2 7,45
M10 213,28 343,67 286,44 1,5 100 10 8 9,35
M12 287,92 527,61 446,19 1,75 110 12 9 11,2
306
