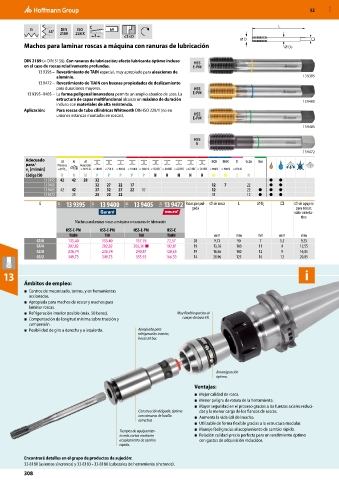

Page 308 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

G 55° DIN ISO C h9 L
2189 228 X 3 ≤3×D D
Machos para laminar roscas a máquina con ranuras de lubricación DS

DIN 2189 (≈ DIN 5156). Con ranuras de lubricación; efecto lubricante óptimo incluso HSS
en el caso de roscas relativamente profundas. E-PM
13 9395 – Revestimiento de TAlN especial, muy apropiado para aleaciones de
aluminio. 13 9395
13 9472 – Revestimiento de TiAlN con buenas propiedades de deslizamiento
para duraciones mayores. HSS
13 9395–9405 – La forma poligonal innovadora permite un amplio abanico de usos. La E-PM
estructura de capas multifuncional alcanza un máximo de duración 13 9400
incluso con materiales de alta resistencia.
Aplicación: Para roscas de tubo cilíndricas Whitworth DIN-ISO 228/1 (no en
uniones estancas montadas en roscas). HSS
E-PM
13 9405

HSS
E
13 9472
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 9395 42 42 28 32 ● ●
13 9400 32 27 22 17 12 7 22 ● ●
13 9405 42 42 37 32 27 22 17 12 22 ● ● ●
13 9472 23 23 22 22 11 12 ● ● ●
G 11H 13 9395 11H 13 9400 11H 13 9405 12H 13 9472 Pasos por pul- ⌀ de rosca L ⌀ D s □ ⌀ de agujero
gada para roscar,
valor orienta-
tivo
Machos para laminar roscas a máquina con ranuras de lubricación
HSS-E-PM HSS-E-PM HSS-E-PM HSS-E
TiAlN TiN TiN TiAlN mm mm mm mm mm
G1/8 135,40 135,40 137,76 72,57 28 9,73 90 7 5,5 9,25
G1/4 202,82 202,82 206,36 ■ 102,81 19 13,16 100 11 9 12,55
G3/8 236,74 236,74 240,87 120,65 19 16,66 100 12 9 16,05
G1/2 349,73 349,73 355,92 166,53 14 20,96 125 16 12 20,05

13
Ámbitos de empleo:

■ Centros de mecanizado, tornos, y en herramientas
accionadas.
■ Apropiada para machos de roscar y machos para
laminar roscas.
■ Refrigeración interior posible (máx. 50 bares). Muy flexible gracias al
■ Compensación de longitud mínima sobre tracción y cuerpo de base ER.
compresión.
■ Posibilidad de giro a derecha y a izquierda. Apropiado para
refrigeración interior,
hasta 50 bar.

Amortiguación
óptima.
Ventajas:
■ Mejor calidad de rosca.
■ Menor peligro de rotura de la herramienta.
■ Mayor seguridad en el proceso gracias a las fuerzas axiales reduci-
Construcción delgada, óptima das y la menor carga de los flancos de roscas.
con cámaras de husillo ■ Aumenta la vida útil del macho.
estrechas
■ Utilizable de forma flexible gracias a la estructura modular.
Tiempos de equipamien- ■ Manejo fácil gracias al acoplamiento de cambio rápido.
to más cortos mediante ■ Relación calidad-precio perfecta para un rendimiento óptimo
acoplamiento de cambio con gastos de adquisición reducidos.
rápido.

Encontrará detalles en el grupo de productos de sujeción:
33 8180 (asientos síncronos) y 33 8183 - 33 8186 (cabezales de herramienta síncronos).
