MXD 52

MDI h6 h6 h6
DIN
DIN
Norma 142° 6535 HA 6535 HB

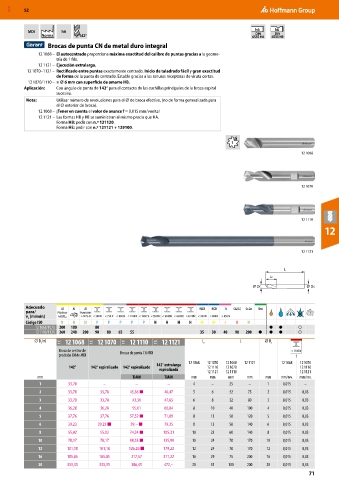

Brocas de punta CN de metal duro integral
12 1068 – El autocentrado proporciona máxima exactitud del calibre de puntas gracias a la geome-
tría de 1 filo.
12 1121 – Ejecución extralarga.
12 1070–1121 – Rectificado entre puntas exactamente centrado. Inicio de taladrado fácil y gran exactitud
de forma de la punta de centrado. Estable gracias a las ranuras receptoras de viruta cortas.
12 1070/1110 – ≥ ⌀ 6 mm con superficie de amarre HB.
Aplicación: Con ángulo de punta de 142° para el contacto de las cuchillas principales de la broca espiral
sucesiva.
Nota: Utilizar número de revoluciones para el ⌀ de broca efectivo, (no de forma generalizada para
el ⌀ exterior de broca).
12 1068 – ¡Tener en cuenta el valor de avance f = 0,015 mm/vuelta!
12 1121 – Las formas HB y HE se suministran al mismo precio que HA.
Forma HB: pedir con n.º 121120.
Forma HE: pedir con n.º 121121 + 129100.

1
12 1068

12 1070

12 1110
12

12 1121

L
LC
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
12 1068/ 1070 200 180 80 ● ● ○
12 1110/ 1121 260 240 200 90 80 65 55 35 30 40 90 200 ● ● ● ○
⌀ D h6 11E 12 1068 11E 12 1070 11E 12 1110 11E 12 1121 L c L ⌀ D s
C
Broca de centrar de < 1100 N
precisión CN de MDI Brocas de punta CN MDI f

142° 142° espiralizado 142° espiralizado 142° extralarga 12 1068 12 1070 12 1068 12 1121 12 1068 12 1070
12 1070
12 1110
12 1110
espiralizada
12 1121 12 1110 12 1121
mm TiAlN TiAlN mm mm mm mm mm mm/rev. mm/rev.
1 33,78 – – – 4 – 25 – 1 0,015 –
2 33,78 33,78 43,36 ■ 46,47 5 6 32 75 2 0,015 0,03
3 33,78 33,78 43,36 47,65 6 8 32 80 3 0,015 0,03
4 36,28 36,28 55,61 60,04 8 10 40 100 4 0,015 0,03
5 37,76 37,76 57,52 ■ 71,09 8 13 50 120 5 0,015 0,03
6 39,23 39,23 ■ 59,– ■ 79,35 8 13 50 140 6 0,015 0,03
8 55,02 55,02 74,34 ■ 105,31 10 23 60 140 8 0,015 0,03
10 78,17 78,17 98,53 ■ 135,99 10 24 70 170 10 0,015 0,03
12 101,18 101,18 126,26 ■ 179,22 12 24 70 170 12 0,015 0,03
16 185,85 185,85 217,57 311,22 16 29 75 200 16 0,015 0,03
20 333,35 333,35 386,45 472,– 20 35 100 200 20 0,015 0,03
