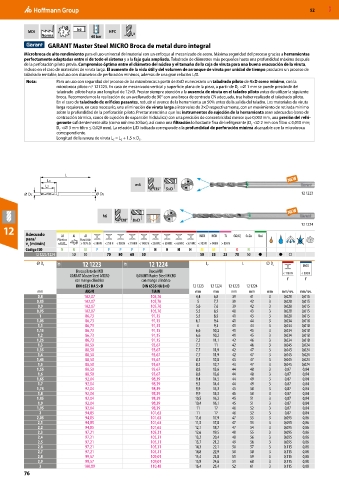

GARANT Master Steel MICRO Broca de metal duro integral
Microbroca de alto rendimiento para el uso universal del material con un enfoque al mecanizado de acero. Máxima seguridad del proceso gracias a herramientas
perfectamente adaptadas entre sí de todo el sistema y a la faja guía ampliada. Taladrado de diámetros más pequeños hasta una profundidad máxima después
de la perforación piloto previa. Compromiso óptimo entre el diámetro del núcleo y el tamaño de la caja de viruta para una buena evacuación de la viruta,
incluso en el caso de materiales de viruta larga. El aumento de la vida útil y del volumen de arranque de viruta por unidad de tiempo producen un proceso de
taladrado rentable, incluso con diámetros de perforación mínimos, además de una gran relación L/D.
Nota: Para un uso con seguridad del proceso de las microbrocas a partir de 8×D es necesario un taladrado piloto de 4×D como mínimo, con la
=⌀ 1 mm se puede prescindir del
microbroca piloto n.º 121223. En caso de mecanizado vertical y superficie plana de la pieza, a partir de D C
taladrado piloto hasta una longitud de 12×D. Prestar siempre atención a la ausencia de viruta en el taladro piloto antes de utilizar la siguiente
broca. Recomendamos la realización de un avellanado de 90° con una broca de centrado CN adecuada, tras haber realizado el taladrado piloto.
En el caso de taladrado de orificios pasantes, reducir el avance de la herramienta un 50% antes de la salida del taladro. Los materiales de viruta
larga requieren, en caso necesario, una eliminación de viruta larga a intervalos de 3×D respectivamente, con un movimiento de retirada mínimo
sobre la profundidad de la perforación piloto. Prestar atención a que los instrumentos de sujeción de la herramienta sean adecuados (cono de
contracción térmica, conos de sujeción de expansión hidráulica) con una precisión de concentricidad menor que 0,003 mm, una presión del refri-
gerante suficientemente alta (como mínimo 30 bar), así como una filtración lo bastante fina del refrigerante (D <⌀ 2 mm con filtro ≤ 0,010 mm;
C
D <⌀ 3 mm filtro ≤ 0,020 mm). La relación L/D indicada corresponde a la profundidad de perforación mínima alcanzable con la microbroca
C
correspondiente.
Longitud de la ranura de viruta L = L + 1,5 × D . C
C
2

L
LC
m6
L2
135° 5×D
DC DS 12 1223

h6
128° 8×D
12 1224
12 Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
12 1223/ 1224 50 50 70 80 60 50 50 35 25 70 50 ● ● ○
⌀ D C 10F 12 1223 10F 12 1224 L 2 L ⌀ D s INOX
Broca piloto de MDI Broca MDI < 1100 N < 900 N
GARANT Master Steel MICRO GARANT Master Steel MICRO
con mango cilíndrico con mango cilíndrico f f
DIN 6535 HA 5×D DIN 6535 HA 8×D 12 1223 12 1224 12 1223 12 1224
mm AlCrN TiAlN mm mm mm mm mm mm/rev. mm/rev.
0,8 102,07 105,76 4,4 6,8 39 41 3 0,028 0,015
0,85 102,07 105,76 5 7,7 39 42 3 0,028 0,015
0,9 102,07 105,76 5,6 7,6 39 42 3 0,028 0,015
0,95 102,07 105,76 5,5 8,5 40 43 3 0,028 0,015
1 86,73 91,15 5,5 8,5 41 43 3 0,028 0,015
1,05 86,73 91,15 6,1 9,4 41 44 3 0,034 0,018
1,1 86,73 91,15 6 9,3 41 44 3 0,034 0,018
1,15 86,73 91,15 6,6 10,2 41 45 3 0,034 0,018
1,2 86,73 91,15 6,6 10,2 41 45 3 0,034 0,018
1,25 86,73 91,15 7,2 11,1 42 46 3 0,034 0,018
1,3 88,50 93,67 7,1 11 42 46 3 0,045 0,024
1,35 88,50 93,67 7,7 11,9 42 47 3 0,045 0,024
1,4 88,50 93,67 7,7 11,9 42 47 3 0,045 0,024
1,45 88,50 93,67 8,3 12,8 43 47 3 0,045 0,024
1,5 88,50 93,67 8,2 12,7 43 47 3 0,045 0,024
1,55 88,50 93,67 8,8 13,6 44 48 3 0,07 0,04
1,6 88,50 93,67 8,8 13,6 44 48 3 0,07 0,04
1,65 92,04 98,39 9,4 14,5 44 49 3 0,07 0,04
1,7 92,04 98,39 9,3 14,4 44 49 3 0,07 0,04
1,75 92,04 98,39 9,9 15,3 45 50 3 0,07 0,04
1,8 92,04 98,39 9,9 15,3 45 50 3 0,07 0,04
1,85 92,04 98,39 10,5 16,2 45 51 3 0,07 0,04
1,9 92,04 98,39 10,4 16,1 45 51 3 0,07 0,04
1,95 92,04 98,39 11 17 46 52 3 0,07 0,04
2 94,85 101,63 11 17 46 52 3 0,07 0,04
2,05 94,85 101,63 11,6 17,9 47 53 3 0,095 0,06
2,1 94,85 101,63 11,5 17,8 47 53 3 0,095 0,06
2,2 94,85 101,63 12,1 18,7 47 54 3 0,095 0,06
2,3 97,21 105,31 12,6 19,5 48 55 3 0,095 0,06
2,4 97,21 105,31 13,2 20,4 48 56 3 0,095 0,06
2,5 97,21 105,31 13,7 21,2 49 56 3 0,095 0,06
2,6 97,21 105,31 14,3 22,1 50 57 3 0,115 0,08
2,7 97,21 105,31 14,8 22,9 50 58 3 0,115 0,08
2,8 99,57 109,01 15,4 23,8 51 59 3 0,115 0,08
2,9 99,57 109,01 15,9 24,6 51 60 3 0,115 0,08
3 100,89 110,48 16,4 25,4 52 61 3 0,115 0,08
