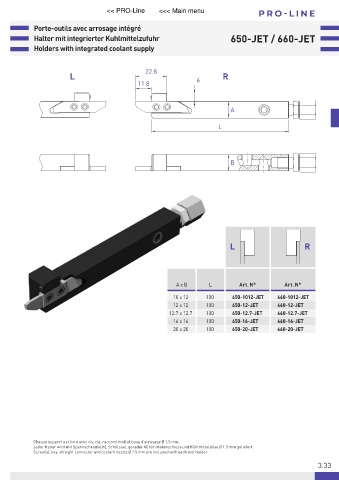

Porte-outils avec arrosage intégré
Halter mit integrierter Kuhlmittelzufuhr 650-JET / 660-JET
Holders with integrated coolant supply
22.8
L 6 R
11.8
A
L
B
L R
A x B L Art. N° Art. N°
10 x 12 100 650-1012-JET 660-1012-JET
12 x 12 100 650-12-JET 660-12-JET
12.7 x 12.7 100 650-12.7-JET 660-12.7-JET
16 x 16 100 650-16-JET 660-16-JET
20 x 20 100 650-20-JET 660-20-JET
Chaque support est livré avec vis, clé, raccord droit et buse d’arrosage Ø 1.5 mm.
Jeder Halter wird mit Spannschraube(n), Schlüssel, gerader Kühlmittelanschluss und Kühlmitteldüse Ø 1.5 mm geliefert.
Screw(s), key, straight connector and coolant nozzle Ø 1.5 mm are included with each tool holder.
