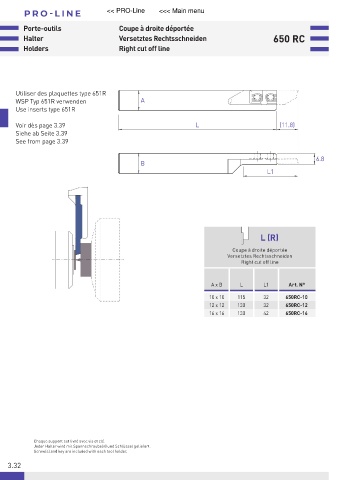

Page 230 - 21-036 APPLITEC catalogue.indb

P R O-LINE << PRO-Line <<< Main menu

Porte-outils Coupe à droite déportée
Halter Versetztes Rechtsschneiden 650 RC
Holders Right cut off line

Utiliser des plaquettes type 651R
WSP Typ 651R verwenden A
Use inserts type 651R

Voir dès page 3.39 L (11.8)
Siehe ab Seite 3.39
See from page 3.39

6.8
B
L1

L (R)

Coupe à droite déportée
Versetztes Rechtsschneiden
Right cut off line

A x B L L1 Art. N°
10 x 10 115 32 650RC-10
12 x 12 130 32 650RC-12
16 x 16 130 42 650RC-16

Chaque support est livré avec vis et clé.
Jeder Halter wird mit Spannschraube(n) und Schlüssel geliefert.
Screw(s) and key are included with each tool holder.
3.32
