<< PRO-Line <<< Main menu P R O-LINE

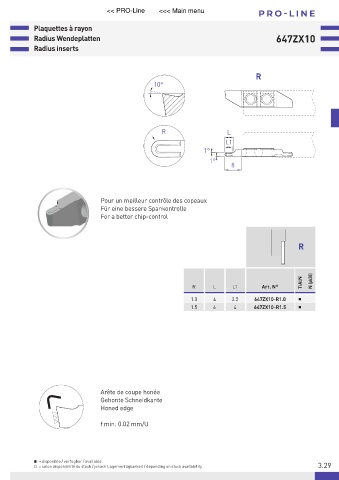

Plaquettes à rayon
Radius Wendeplatten 647ZX10
Radius inserts
R
10°
R L
L1
1°
1°
8
Pour un meilleur contrôle des copeaux
Für eine bessere Spankontrolle
For a better chip-control
R
TiAlN N (μk20)
R L L1 Art. N°
1.0 4 3.5 647ZX10-R1.0 Ŷ
1.5 6 4 647ZX10-R1.5 Ŷ
Arête de coupe honée
Gehonte Schneidkante
Honed edge
f min: 0.02 mm/U
Ŷ = disponible / verfügbar / available
3.29
Ƒ = selon disponibilité du stock / jenach Lagerverfügbarkeit / depending on stock availability
