P. 281
<< TURN-Line <<< Main menu T URN-LINE
Porte-outils

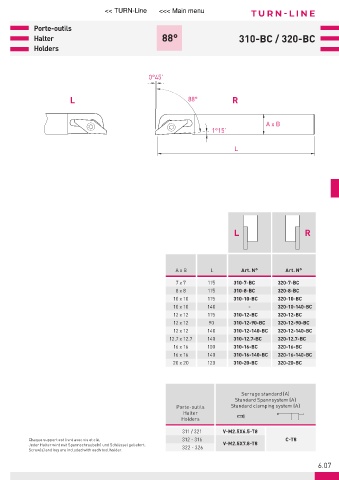

Halter 88° 310-BC / 320-BC
Holders
0°45’
L 88° R
A x B
1°15’
L
L R
A x B L Art. N° Art. N°
7 x 7 115 310-7-BC 320-7-BC
8 x 8 115 310-8-BC 320-8-BC
10 x 10 115 310-10-BC 320-10-BC
10 x 10 140 - 320-10-140-BC
12 x 12 115 310-12-BC 320-12-BC
12 x 12 90 310-12-90-BC 320-12-90-BC
12 x 12 140 310-12-140-BC 320-12-140-BC
12.7 x 12.7 140 310-12.7-BC 320-12.7-BC
16 x 16 100 310-16-BC 320-16-BC
16 x 16 140 310-16-140-BC 320-16-140-BC
20 x 20 120 310-20-BC 320-20-BC
Serrage standard (A)
Standard Spannsystem (A)
Porte-outils Standard clamping system (A)
Halter
Holders
311 / 321 V-M2.5X6.5-T8
Chaque support est livré avec vis et clé. 312 - 316 C-T8
Jeder Halter wird mit Spannschraube(n) und Schlüssel geliefert. 322 - 326 V-M2.5X7.8-T8
Screw(s) and key are included with each tool holder.
6.07
