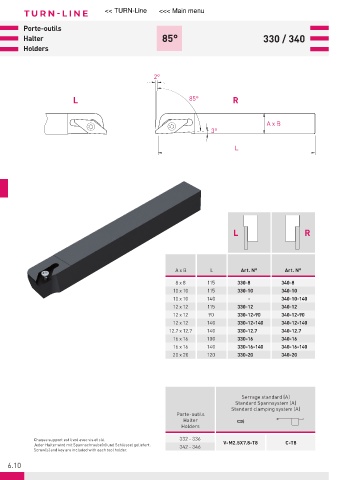

Page 284 - 21-036 APPLITEC catalogue.indb
P. 284
T URN-LINE << TURN-Line <<< Main menu
Porte-outils
Halter 85° 330 / 340
Holders
2°
L 85° R
A x B
3°
L
L R
A x B L Art. N° Art. N°
8 x 8 115 330-8 340-8
10 x 10 115 330-10 340-10
10 x 10 140 - 340-10-140
12 x 12 115 330-12 340-12
12 x 12 90 330-12-90 340-12-90
12 x 12 140 330-12-140 340-12-140
12.7 x 12.7 140 330-12.7 340-12.7
16 x 16 100 330-16 340-16
16 x 16 140 330-16-140 340-16-140
20 x 20 120 330-20 340-20
Serrage standard (A)
Standard Spannsystem (A)
Standard clamping system (A)
Porte-outils
Halter
Holders
Chaque support est livré avec vis et clé. 332 - 336 V-M2.5X7.8-T8 C-T8
Jeder Halter wird mit Spannschraube(n) und Schlüssel geliefert. 342 - 346
Screw(s) and key are included with each tool holder.
6.10
