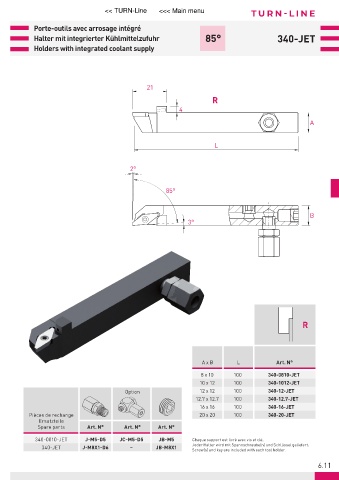

Porte-outils avec arrosage intégré
Halter mit integrierter Kühlmittelzufuhr 85° 340-JET
Holders with integrated coolant supply
21
R
4
A
L
2°
85°
B
3°
R
A x B L Art. N°
8 x 10 100 340-0810-JET
10 x 12 100 340-1012-JET
Option 12 x 12 100 340-12-JET
12.7 x 12.7 100 340-12.7-JET
16 x 16 100 340-16-JET
Pièces de rechange 20 x 20 100 340-20-JET
Ersatzteile
Spare parts Art. N° Art. N° Art. N°
340-0810-JET J-M5-D5 JC-M5-D5 JB-M5 Chaque support est livré avec vis et clé.
Jeder Halter wird mit Spannschraube(n) und Schlüssel geliefert.
340-JET J-M8X1-D6 – JB-M8X1
Screw(s) and key are included with each tool holder.
6.11
