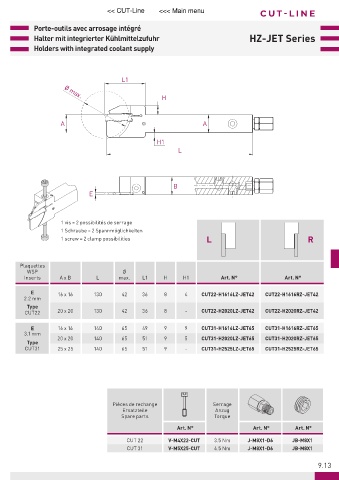

Page 397 - 21-036 APPLITEC catalogue.indb

<< CUT-Line <<< Main menu C U T -LINE

Porte-outils avec arrosage intégré
Halter mit integrierter Kühlmittelzufuhr HZ-JET Series
Holders with integrated coolant supply

L1

Ø max.
H

A A

H1
L

B
E

1 vis = 2 possibilités de serrage
1 Schraube = 2 Spannmöglichkeiten
1 screw = 2 clamp possibilities L R

Plaquettes
WSP Ø
Inserts A x B L max. L1 H H1 Art. N° Art. N°

E 16 x 16 130 42 36 8 4 CUT22-H1616LZ-JET42 CUT22-H1616RZ-JET42
2.2 mm
Type
20 x 20 130 42 36 8 - CUT22-H2020LZ-JET42 CUT22-H2020RZ-JET42
CUT22
E 16 x 16 140 65 49 9 9 CUT31-H1616LZ-JET65 CUT31-H1616RZ-JET65
3.1 mm
20 x 20 140 65 51 9 5 CUT31-H2020LZ-JET65 CUT31-H2020RZ-JET65
Type
CUT31 25 x 25 140 65 51 9 - CUT31-H2525LZ-JET65 CUT31-H2525RZ-JET65

Pièces de rechange Serrage
Ersatzteile Anzug
Spare parts Torque
Art. N° Art. N° Art. N°
CUT 22 V-M4X22-CUT 3.5 Nm J-M8X1-D6 JB-M8X1
CUT 31 V-M5X25-CUT 4.5 Nm J-M8X1-D6 JB-M8X1

9.13
