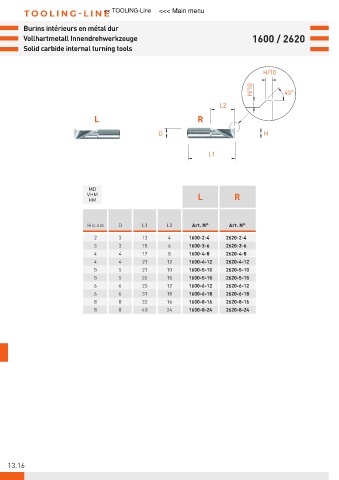

Burins intérieurs en métal dur
Vollhartmetall Innendrehwerkzeuge 1600 / 2620
Solid carbide internal turning tools

H/10
H/10 45°

L2
L R
D H

L1

MD
VHM L R
HM

H 0/-0.05 D L1 L2 Art. N° Art. N°
2 3 13 4 1600-2-4 2620-2-4
3 3 15 6 1600-3-6 2620-3-6
4 4 17 8 1600-4-8 2620-4-8
4 4 21 12 1600-4-12 2620-4-12
5 5 21 10 1600-5-10 2620-5-10
5 5 26 15 1600-5-15 2620-5-15
6 6 25 12 1600-6-12 2620-6-12
6 6 31 18 1600-6-18 2620-6-18
8 8 32 16 1600-8-16 2620-8-16
8 8 40 24 1600-8-24 2620-8-24
