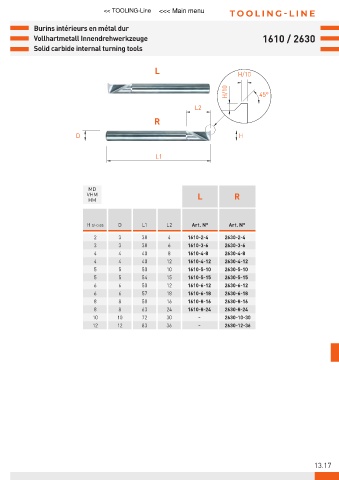

Burins intérieurs en métal dur
Vollhartmetall Innendrehwerkzeuge 1610 / 2630
Solid carbide internal turning tools

L H/10

H/10 45°

L2
R

D H

L1

MD
VHM L R
HM

H 0/-0.05 D L1 L2 Art. N° Art. N°
2 3 38 4 1610-2-4 2630-2-4
3 3 38 6 1610-3-6 2630-3-6
4 4 40 8 1610-4-8 2630-4-8
4 4 40 12 1610-4-12 2630-4-12
5 5 50 10 1610-5-10 2630-5-10
5 5 54 15 1610-5-15 2630-5-15
6 6 50 12 1610-6-12 2630-6-12
6 6 57 18 1610-6-18 2630-6-18
8 8 58 16 1610-8-16 2630-8-16
8 8 63 24 1610-8-24 2630-8-24
10 10 72 30 - 2630-10-30
12 12 83 36 - 2630-12-36

13.17
