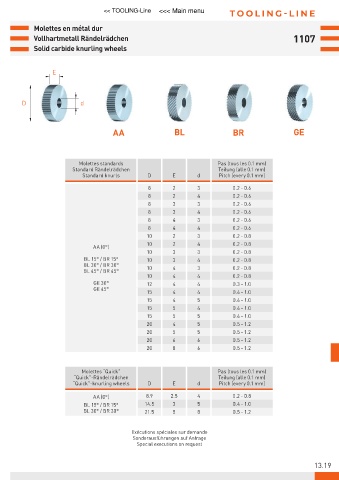

Molettes en métal dur
Vollhartmetall Rändelrädchen 1107
Solid carbide knurling wheels

E

D d

AA BL BR GE

Molettes standards Pas (tous les 0.1 mm)
Standard Rändelrädchen Teilung (alle 0.1 mm)
Standard knurls D E d Pitch (every 0.1 mm)
8 2 3 0.2 - 0.6
8 2 4 0.2 - 0.6
8 3 3 0.2 - 0.6
8 3 4 0.2 - 0.6
8 4 3 0.2 - 0.6
8 4 4 0.2 - 0.6
10 2 3 0.2 - 0.8
10 2 4 0.2 - 0.8
AA (0°)
10 3 3 0.2 - 0.8
BL 15° / BR 15° 10 3 4 0.2 - 0.8
BL 30° / BR 30° 10 4 3 0.2 - 0.8
BL 45° / BR 45°
10 4 4 0.2 - 0.8
GE 30° 12 4 4 0.3 - 1.0
GE 45°
15 4 4 0.4 - 1.0
15 4 5 0.4 - 1.0
15 5 4 0.4 - 1.0
15 5 5 0.4 - 1.0
20 4 5 0.5 - 1.2
20 5 5 0.5 - 1.2
20 6 6 0.5 - 1.2
20 8 6 0.5 - 1.2

Molettes “Quick” Pas (tous les 0.1 mm)
“Quick”-Rändelrädchen Teilung (alle 0.1 mm)
“Quick”-knurling wheels D E d Pitch (every 0.1 mm)
AA (0°) 8.9 2.5 4 0.2 - 0.8
BL 15° / BR 15° 14.5 3 5 0.4 - 1.0
BL 30° / BR 30° 21.5 5 8 0.5 - 1.2

Exécutions spéciales sur demande
Sonderausführungen auf Anfrage
Special executions on request

13.19
