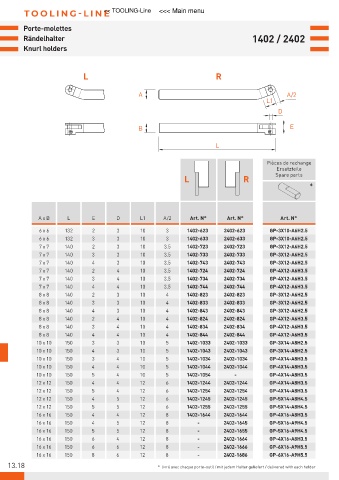

Page 582 - 21-036 APPLITEC catalogue.indb

T OOLING-LINE <<< Main menu
<< TOOLING-Line
Porte-molettes
Rändelhalter 1402 / 2402
Knurl holders

L R

A A/2
L1
D

B E

L

Pièces de rechange
Ersatzteile
Spare parts
L R
*

A x B L E D L1 A/2 Art. N° Art. N° Art. N°
6 x 6 132 2 3 10 3 1402-623 2402-623 GP-3X10-A6H2.5
6 x 6 132 3 3 10 3 1402-633 2402-633 GP-3X10-A6H2.5
7 x 7 140 2 3 10 3.5 1402-723 2402-723 GP-3X12-A6H2.5
7 x 7 140 3 3 10 3.5 1402-733 2402-733 GP-3X12-A6H2.5
7 x 7 140 4 3 10 3.5 1402-743 2402-743 GP-3X12-A6H2.5
7 x 7 140 2 4 10 3.5 1402-724 2402-724 GP-4X12-A6H3.5
7 x 7 140 3 4 10 3.5 1402-734 2402-734 GP-4X12-A6H3.5
7 x 7 140 4 4 10 3.5 1402-744 2402-744 GP-4X12-A6H3.5
8 x 8 140 2 3 10 4 1402-823 2402-823 GP-3X12-A6H2.5
8 x 8 140 3 3 10 4 1402-833 2402-833 GP-3X12-A6H2.5
8 x 8 140 4 3 10 4 1402-843 2402-843 GP-3X12-A6H2.5
8 x 8 140 2 4 10 4 1402-824 2402-824 GP-4X12-A6H3.5
8 x 8 140 3 4 10 4 1402-834 2402-834 GP-4X12-A6H3.5
8 x 8 140 4 4 10 4 1402-844 2402-844 GP-4X12-A6H3.5
10 x 10 150 3 3 10 5 1402-1033 2402-1033 GP-3X14-A8H2.5
10 x 10 150 4 3 10 5 1402-1043 2402-1043 GP-3X14-A8H2.5
10 x 10 150 3 4 10 5 1402-1034 2402-1034 GP-4X14-A8H3.5
10 x 10 150 4 4 10 5 1402-1044 2402-1044 GP-4X14-A8H3.5
10 x 10 150 5 4 10 5 1402-1054 - GP-4X14-A8H3.5
12 x 12 150 4 4 12 6 1402-1244 2402-1244 GP-4X14-A8H3.5
12 x 12 150 5 4 12 6 1402-1254 2402-1254 GP-4X14-A8H3.5
12 x 12 150 4 5 12 6 1402-1245 2402-1245 GP-5X14-A8H4.5
12 x 12 150 5 5 12 6 1402-1255 2402-1255 GP-5X14-A8H4.5
16 x 16 150 4 4 12 8 1402-1644 2402-1644 GP-4X16-A8H3.5
16 x 16 150 4 5 12 8 - 2402-1645 GP-5X16-A9H4.5
16 x 16 150 5 5 12 8 - 2402-1655 GP-5X16-A9H4.5
16 x 16 150 6 4 12 8 - 2402-1664 GP-4X16-A8H3.5
16 x 16 150 6 6 12 8 - 2402-1666 GP-6X16-A9H5.5
16 x 16 150 8 6 12 8 - 2402-1686 GP-6X16-A9H5.5
13.18 * livré avec chaque porte-outil / mit jedem Halter geliefert / delivered with each holder
