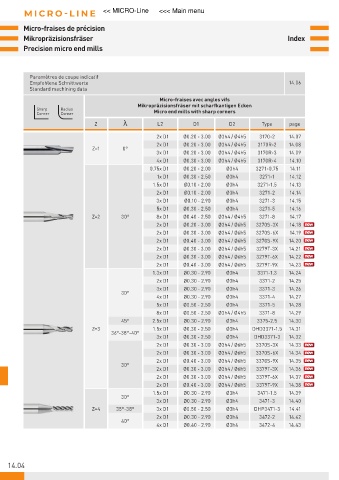

Page 588 - 21-036 APPLITEC catalogue.indb

MICRO-LINE << MICRO-Line <<< Main menu

Micro-fraises de précision
Mikropräzisionsfräser Index
Precision micro end mills

Paramètres de coupe indicatif
Empfohlene Schnittwerte 14.06
Standard machining data
Micro-fraises avec angles vifs
Mikropräzisionsfräser mit scharfkantigen Ecken
Sharp Radius Micro end mills with sharp corners
Corner Corner
Z λ L2 D1 D2 Type page
2x D1 Ø0.20 - 3.00 Ø3h4 / Ø4h5 3170-2 14.07
2x D1 Ø0.20 - 3.00 Ø3h4 / Ø4h5 3170R-2 14.08
Z=1 0°
3x D1 Ø0.20 - 3.00 Ø3h4 / Ø4h5 3170R-3 14.09
4x D1 Ø0.30 - 3.00 Ø3h4 / Ø4h5 3170R-4 14.10
0.75x D1 Ø0.20 - 2.00 Ø3h4 3271-0.75 14.11
1x D1 Ø0.30 - 2.50 Ø3h4 3271-1 14.12
1.5x D1 Ø0.10 - 2.00 Ø3h4 3271-1.5 14.13
2x D1 Ø0.10 - 2.00 Ø3h4 3271-2 14.14
3x D1 Ø0.10 - 2.90 Ø3h4 3271-3 14.15
5x D1 Ø0.30 - 2.50 Ø3h4 3271-5 14.16
Z=2 30° 8x D1 Ø0.40 - 2.50 Ø3h4 / Ø4h5 3271-8 14.17
2x D1 Ø0.20 - 3.00 Ø3h4 / Ø6h5 3270S-3X 14.18
2x D1 Ø0.30 - 3.00 Ø3h4 / Ø6h5 3270S-6X 14.19
2x D1 Ø0.40 - 3.00 Ø3h4 / Ø6h5 3270S-9X 14.20
2x D1 Ø0.30 - 3.00 Ø3h4 / Ø6h5 3279T-3X 14.21
2x D1 Ø0.30 - 3.00 Ø3h4 / Ø6h5 3279T-6X 14.22
2x D1 Ø0.40 - 3.00 Ø3h4 / Ø6h5 3279T-9X 14.23
1.3x D1 Ø0.30 - 2.90 Ø3h4 3371-1.3 14.24
2x D1 Ø0.30 - 2.90 Ø3h4 3371-2 14.25
3x D1 Ø0.30 - 2.90 Ø3h4 3371-3 14.26
30°
4x D1 Ø0.30 - 2.90 Ø3h4 3371-4 14.27
5x D1 Ø0.50 - 2.50 Ø3h4 3371-5 14.28
8x D1 Ø0.50 - 2.50 Ø3h4 / Ø4h5 3371-8 14.29
45° 2.5x D1 Ø0.30 - 2.90 Ø3h4 3375-2.5 14.30
Z=3 1.5x D1 Ø0.30 - 2.50 Ø3h4 DHD3371-1.5 14.31
36°-38°-40°
3x D1 Ø0.30 - 2.50 Ø3h4 DHD3371-3 14.32
2x D1 Ø0.30 - 3.00 Ø3h4 / Ø6h5 3370S-3X 14.33
2x D1 Ø0.30 - 3.00 Ø3h4 / Ø6h5 3370S-6X 14.34
2x D1 Ø0.40 - 3.00 Ø3h4 / Ø6h5 3370S-9X 14.35
30°
2x D1 Ø0.30 - 3.00 Ø3h4 / Ø6h5 3379T-3X 14.36
2x D1 Ø0.30 - 3.00 Ø3h4 / Ø6h5 3379T-6X 14.37
2x D1 Ø0.40 - 3.00 Ø3h4 / Ø6h5 3379T-9X 14.38
1.5x D1 Ø0.30 - 2.90 Ø3h4 3471-1.5 14.39
30°
3x D1 Ø0.30 - 2.90 Ø3h4 3471-3 14.40
Z=4 35°-38° 3x D1 Ø0.50 - 2.50 Ø3h4 DHP3471-3 14.41
2x D1 Ø0.30 - 2.90 Ø3h4 3472-2 14.42
40°
4x D1 Ø0.40 - 2.90 Ø3h4 3472-4 14.43

14.04
