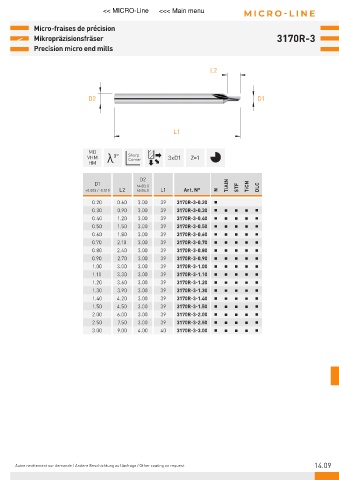

Page 593 - 21-036 APPLITEC catalogue.indb

<< MICRO-Line <<< Main menu MICRO-LINE

Micro-fraises de précision
< Mikropräzisionsfräser 3170R-3
Precision micro end mills

L2

D2 D1

L1

MD
VHM λ 0° Sharp 3xD1 Z=1
Corner
HM
D2
D1
h4 Ø3.0 TiAlN STF TiCN DLC
+0.005 / -0.010 L2 h5 Ø4.0 L1 Art. N° N
0.20 0.60 3.00 39 3170R-3-0.20
0.30 0.90 3.00 39 3170R-3-0.30
0.40 1.20 3.00 39 3170R-3-0.40
0.50 1.50 3.00 39 3170R-3-0.50
0.60 1.80 3.00 39 3170R-3-0.60
0.70 2.10 3.00 39 3170R-3-0.70
0.80 2.40 3.00 39 3170R-3-0.80
0.90 2.70 3.00 39 3170R-3-0.90
1.00 3.00 3.00 39 3170R-3-1.00
1.10 3.30 3.00 39 3170R-3-1.10
1.20 3.60 3.00 39 3170R-3-1.20
1.30 3.90 3.00 39 3170R-3-1.30
1.40 4.20 3.00 39 3170R-3-1.40
1.50 4.50 3.00 39 3170R-3-1.50
2.00 6.00 3.00 39 3170R-3-2.00
2.50 7.50 3.00 39 3170R-3-2.50
3.00 9.00 4.00 40 3170R-3-3.00

Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 14.09
