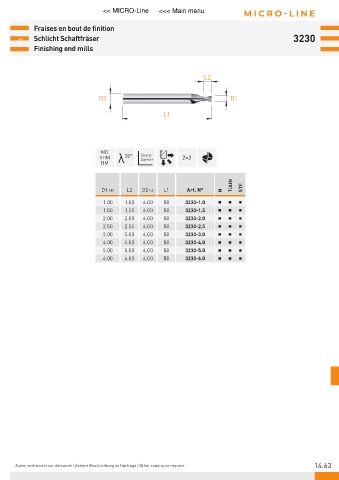

Fraises en bout de finition
< Schlicht Schaftfräser 3230
Finishing end mills
L2
D2 D1
L1
MD
VHM λ 30° Sharp Z=2
Corner
HM
TiAlN STF
D1 h10 L2 D2 h5 L1 Art. N° N
1.00 1.00 6.00 50 3230-1.0
1.50 1.50 6.00 50 3230-1.5
2.00 2.00 6.00 50 3230-2.0
2.50 2.50 6.00 50 3230-2.5
3.00 3.00 6.00 50 3230-3.0
4.00 4.00 6.00 50 3230-4.0
5.00 5.00 6.00 50 3230-5.0
6.00 6.00 6.00 50 3230-6.0
Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 14.63
