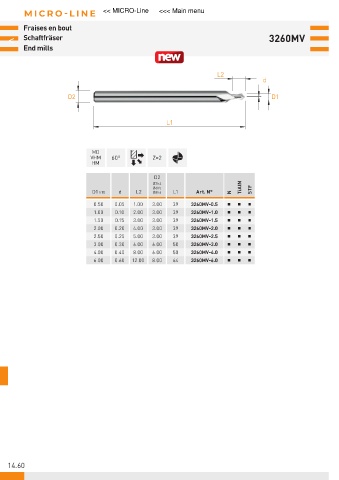

Fraises en bout
< Schaftfräser 3260MV
End mills
L2
d
D2 D1
L1
MD
VHM 60° Z=2
HM
D2
Ø3h4
Ø6h5 TiAlN STF
D1 h10 d L2 Ø8h6 L1 Art. N° N
0.50 0.05 1.00 3.00 39 3260MV-0.5
1.00 0.10 2.00 3.00 39 3260MV-1.0
1.50 0.15 3.00 3.00 39 3260MV-1.5
2.00 0.20 4.00 3.00 39 3260MV-2.0
2.50 0.25 5.00 3.00 39 3260MV-2.5
3.00 0.30 6.00 6.00 50 3260MV-3.0
4.00 0.40 8.00 6.00 50 3260MV-4.0
6.00 0.60 12.00 8.00 64 3260MV-6.0
