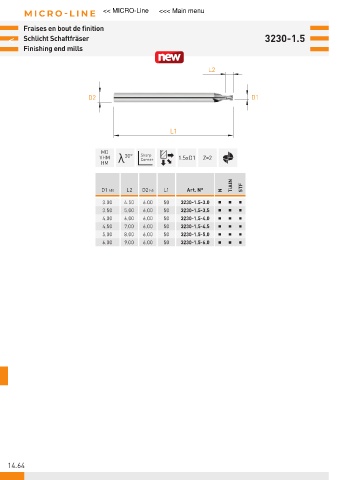

Page 648 - 21-036 APPLITEC catalogue.indb
P. 648
MICRO-LINE << MICRO-Line <<< Main menu
Fraises en bout de finition
< Schlicht Schaftfräser 3230-1.5
Finishing end mills
L2
D2 D1
L1
MD
VHM λ 30° Sharp 1.5xD1 Z=2
Corner
HM
TiAlN STF
D1 h10 L2 D2 h5 L1 Art. N° N
3.00 4.50 6.00 50 3230-1.5-3.0
3.50 5.00 6.00 50 3230-1.5-3.5
4.00 6.00 6.00 50 3230-1.5-4.0
4.50 7.00 6.00 50 3230-1.5-4.5
5.00 8.00 6.00 50 3230-1.5-5.0
6.00 9.00 6.00 50 3230-1.5-6.0
14.64
